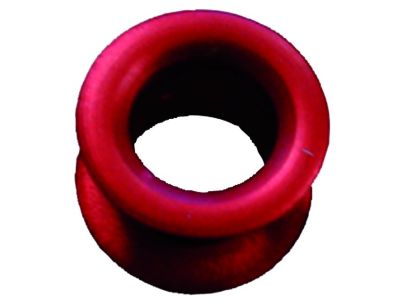

Wstawka kalibrowa D0 10A PPH02-10 D02 gL/gG 051851 | 05101516 PROTEC.class

Alternatywny kod produktu: 051851

Opis i Kluczowe Cechy

Wstawka kalibrowa D0 10A typu gL/gG (indeks 05101516) przeznaczona jest do precyzyjnego dopasowania bezpieczników topikowych w podstawach bezpiecznikowych D0. Wykonana zgodnie z normą DIN VDE 0636-3, zapewnia bezpieczne i niezawodne zabezpieczenie obwodów elektrycznych.

• Prąd znamionowy 10 A: odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, zapewnia selektywność i ochronę przed przetężeniami.
• Typ gL/gG: uniwersalna charakterystyka bezpieczników topikowych do zabezpieczania przewodów i kabli, zapewnia niezawodne wyłączanie w przypadku zwarć i przeciążeń.
• Zgodność z DIN VDE 0636-3: gwarancja jakości i bezpieczeństwa zgodnie z wymaganiami normy niemieckiej.
• Kolorowe oznaczenie wartości prądu: ułatwia szybką identyfikację i montaż, minimalizuje ryzyko pomyłki podczas doboru wkładki.
• Przeznaczenie do podstaw D0 (wersja D02): dedykowane do standardowych podstaw bezpiecznikowych D02 – łatwy i pewny montaż.

Zgodność z Normami

Wstawka kalibrowa D0 10A (indeks 05101516) została wykonana zgodnie z normą DIN VDE 0636-3. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Wstawka kalibrowa D0 przeznaczona jest do montażu w podstawach bezpiecznikowych D0 w rozdzielnicach, szafach sterowniczych oraz tablicach bezpiecznikowych.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych oraz przemysłowych.
• Ochrona przewodów i kabli przed skutkami przeciążeń i zwarć w instalacjach o prądzie znamionowym do 10 A.
• Stosowanie w układach wymagających selektywności zabezpieczeń (koordynacja z wyłącznikami nadprądowymi).
• Wymiana zużytych lub przepalonych wkładek bezpiecznikowych w istniejących podstawach D02.

Wskazówki Montażowe

Montaż i wymiana wstawki kalibrowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Wstawkę umieszcza się w gnieździe podstawy D0 zgodnie z oznaczeniem prądowym. Należy stosować przewody o przekroju dobranym do prądu znamionowego instalacji. Nie dokręcać nadmiernie – moment dokręcania według dokumentacji producenta podstawy.

FAQ

• Jak odróżnić wstawkę kalibrową 10 A od innych wartości? Producenci stosują kodowanie kolorystyczne – szczegółowe oznaczenie prądu znajduje się na obudowie wstawki. Zalecamy sprawdzenie nadruku przed montażem.
• Czy wstawka kalibrowa D0 10 A pasuje do podstaw D02? Tak, wstawka PPH02-10 jest przeznaczona do podstaw bezpiecznikowych typu D02 (standard D0).
• Jaki stopień ochrony IP ma wstawka? Wstawka kalibrowa jako element wewnętrzny podstawy nie ma określonego stopnia IP. Ochronę przed pyłem i wilgocią zapewnia obudowa podstawy oraz rozdzielnicy.
