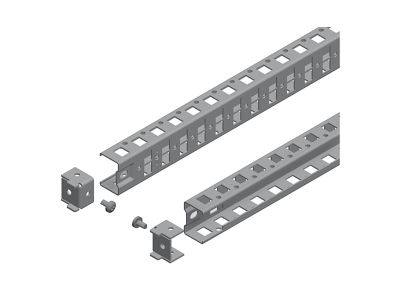

Wsporniki uniwersalne Spacial SF/SM 500x500x500mm | NSYSUCR4050 Schneider Electric

Opis i Kluczowe Cechy

Wsporniki uniwersalne Spacial SF/SM o symbolu NSYSUCR4050 to perforowane wsporniki pionowe przeznaczone do montażu w obudowach serii Spacial SF i SM. Dzięki wysokości 500 mm umożliwiają elastyczne i stabilne rozmieszczenie aparatury modułowej oraz osprzętu wewnątrz rozdzielnicy. Ich uniwersalna konstrukcja sprawdza się w zadaniach wielozadaniowych, ułatwiając organizację okablowania i integrację z szynami DIN.

• Perforowana konstrukcja: umożliwia szybki i precyzyjny montaż szyn DIN, prowadnic kablowych oraz innych akcesoriów bez konieczności wiercenia dodatkowych otworów.
• Wymiar 500 mm: dopasowany do standardowych obudów Spacial SF/SM o głębokości 500 mm, co zapewnia optymalne wykorzystanie przestrzeni montażowej.
• Uniwersalność: przeznaczony do zastosowań wielozadaniowych – od montażu aparatury łączeniowej po prowadzenie wiązek kablowych.
• Solidne wykonanie: zapewnia stabilne podparcie dla komponentów, minimalizując ryzyko odkształceń pod obciążeniem.
• Łatwa integracja: kompatybilny z obudowami Spacial SF i SM, co ułatwia rozbudowę i modernizację istniejących rozdzielnic.

Zgodność z Normami

Wsporniki zostały zaprojektowane zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiadają certyfikację CE, potwierdzającą spełnienie wymogów dyrektyw unijnych. Ich konstrukcja oparta jest na sprawdzonych rozwiązaniach stosowanych w branży elektrotechnicznej, co gwarantuje niezawodność w eksploatacji.

Zastosowanie

Wsporniki uniwersalne NSYSUCR4050 są niezastąpionym elementem wyposażenia montażowego w obudowach Spacial SF/SM. Umożliwiają ergonomiczne rozmieszczenie komponentów oraz efektywne zarządzanie kablami. Znajdują zastosowanie w:

• Montażu szyn DIN do instalacji aparatury modułowej (wyłączniki, styczniki, przyciski) wewnątrz rozdzielnic.
• Tworzeniu dedykowanych poziomów montażowych dla prowadnic kablowych i korytek.
• Organizacji wnętrza obudowy w projektach automatyki budynkowej i sterowania przemysłowego.
• Modernizacji lub rozbudowie istniejących rozdzielnic o dodatkowe rzędy aparatury.

Wskazówki Montażowe

Montaż wsporników powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Wsporniki należy mocować do obudowy przy użyciu odpowiednich śrub i nakrętek (nie wchodzą w skład zestawu) zgodnie z wytycznymi producenta obudów Spacial. Montaż na szynie TH35 nie dotyczy tego produktu – wsporniki są przeznaczone do bezpośredniego przytwierdzenia do profilu obudowy. Przekrój przewodów oraz moment dokręcania połączeń dobrać zgodnie z dokumentacją techniczną obudowy.

FAQ

• Do jakich obudów pasują wsporniki NSYSUCR4050? Są dedykowane do obudów Spacial serii SF i SM o głębokości 500 mm. Przed montażem należy sprawdzić zgodność wymiarową.
• Czy wsporniki umożliwiają montaż szyn DIN? Tak, perforowane otwory pozwalają na łatwy i pewny montaż standardowych szyn DIN oraz innych akcesoriów montażowych.
• Jaka jest wysokość wsporników? Wysokość wynosi 500 mm, co odpowiada standardowej głębokości obudów Spacial SF/SM.
