Wsporniki montażowe 40A do 160A dla KN | KNB160ZF1 Schneider Electric

Opis i Kluczowe Cechy

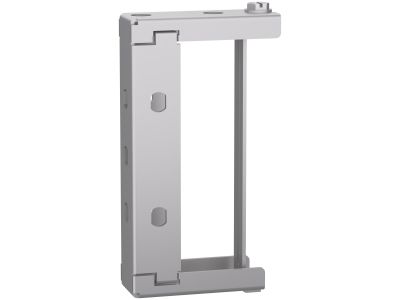

Wspornik montażowy KNB160ZF1 przeznaczony jest do systemu szynoprzewodów Canalis KN. Umożliwia bezpieczne i trwałe mocowanie odcinków szyn w zakresie prądowym 40–160 A, wytrzymując obciążenie mechaniczne do 80 kg. Dzięki stopniowi ochrony IP55 uchwyt sprawdza się w trudnych warunkach przemysłowych, zapewniając stabilne podparcie nawet przy dynamicznych obciążeniach.

• Zakres prądowy 40–160 A: uniwersalność zastosowania – jeden wspornik obsługuje całą rodzinę szyn KN o różnych przekrojach, co upraszcza dobór i magazynowanie.
• Maksymalne obciążenie 80 kg: wysoka nośność pozwala na montaż długich odcinków szyn wraz z osprzętem bez ryzyka odkształceń lub przeciążeń konstrukcji.
• Stopień ochrony IP55: odporność na pył i strugi wody – uchwyt nadaje się do instalacji w halach produkcyjnych, na zewnątrz obudów oraz w strefach o podwyższonej wilgotności.
• Kompatybilność z systemem Canalis KN: dedykowana konstrukcja gwarantuje szybki montaż bez konieczności modyfikacji szyn, a także łatwą rozbudowę linii zasilających.
• Uniwersalny uchwyt mocujący: możliwość montażu na ścianach, stropach lub konstrukcjach stalowych, co zwiększa elastyczność projektowania tras kablowych.

Zgodność z Normami

Wspornik KNB160ZF1 został zaprojektowany zgodnie z wymaganiami norm europejskich obowiązujących dla systemów szynoprzewodów. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż zgodny z wytycznymi producenta gwarantuje utrzymanie deklarowanych parametrów wytrzymałościowych i ochronnych.

Zastosowanie

Wspornik montażowy KNB160ZF1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i bezpieczne osadzenie szynoprzewodów Canalis KN w instalacjach rozdzielczych i odbiorczych. Idealnie sprawdza się w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych.

• Mocowanie szyn w rozdzielnicach głównych i podrozdzielniach – zapewnienie sztywnego podparcia dla szyn zbiorczych i odpływowych.
• Instalacje w halach produkcyjnych i magazynach – uchwyt utrzymuje szyny na suficie lub ścianie, umożliwiając prowadzenie tras nad stanowiskami pracy.
• Trasy kablowe w budynkach użyteczności publicznej (centra handlowe, lotniska) – łatwa rozbudowa systemu dzięki modułowej budowie.
• Zewnętrzne ciągi szynoprzewodów (pod zadaszeniem) – odporność na kurz i wilgoć IP55 pozwala na pracę w środowiskach nieklimatyzowanych.

Wskazówki Montażowe

Montaż wspornika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) oraz znajomość systemów szynoprzewodów. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym ciągu szyn. Uchwyt mocować do podłoża za pomocą łączników mechanicznych (śruby, kotwy) dobranych do rodzaju ściany/stropu, zachowując moment dokręcania zgodny z dokumentacją techniczną. Przekrój przewodu ochronnego oraz sposób uziemienia dostosować do prądu zwarciowego instalacji. Po zamocowaniu sprawdzić stabilność – obciążenie nie może przekraczać 80 kg na wspornik.

FAQ

• Czy wspornik KNB160ZF1 pasuje do wszystkich wariantów szyn Canalis KN? Tak, uchwyt został zaprojektowany dla całej gamy KN o prądzie znamionowym od 40 A do 160 A. Przed montażem zaleca się jednak weryfikację wymiarów mocowania z dokumentacją danej szyny.
• Jaki stopień ochrony ma wspornik? Deklarowany stopień ochrony to IP55 – oznacza pyłoszczelność oraz ochronę przed strugami wody, co czyni go odpowiednim do stosowania w suchych i wilgotnych pomieszczeniach, pod warunkiem zachowania szczelności połączeń montażowych.
• Czy obciążenie 80 kg obejmuje wagę szyny wraz z zamontowanym osprzętem? Tak, wartość 80 kg to maksymalne dopuszczalne obciążenie statyczne przypadające na jeden wspornik. Należy uwzględnić sumaryczny ciężar szyny, łączników, odgałęźników oraz okablowania. Przy dłuższych odcinkach stosować odpowiednią liczbę podpór.
