Wsporniki kablowe na drzwi szerokości 500mm | NSYSDCR5 Schneider Electric

Opis i Kluczowe Cechy

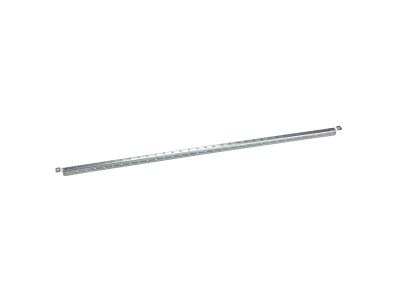

Wspornik kablowy NSYSDCR5 firmy Schneider Electric (gama Spacial) to poprzeczna szyna drzwiowa przeznaczona do szaf SF/SM o szerokości 500 mm. Umożliwia bezpieczne i estetyczne prowadzenie kabli wewnątrz drzwi rozdzielnicy, odciążając zawiasy oraz ułatwiając organizację instalacji. W zestawie znajduje się 1 sztuka wspornika wraz z torbą mocowań i 2 rozpórkami.

• Szerokość 500 mm: dedykowane dopasowanie do drzwi szaf Spacial SF/SM – gwarantuje stabilne mocowanie i równomierne rozłożenie obciążenia kablowego.
• Komplet montażowy w zestawie: torba mocowań oraz 2 rozpórki – przyspiesza instalację i eliminuje konieczność dokupowania akcesoriów.
• Konstrukcja poprzeczna (szyna drzwiowa): umożliwia prowadzenie wiązek kabli w poziomie na drzwiach, zachowując porządek i dostępność przewodów podczas serwisu.
• Łatwy montaż bezpośredni: wspornik mocuje się do wzmacnianej ramy drzwiowej – bez skomplikowanych przeróbek, co skraca czas prac instalacyjnych.

Zgodność z Normami

Produkt należy do systemu obudów Spacial i został zaprojektowany zgodnie z wymaganiami europejskimi dla szaf rozdzielczych. Posiada oznaczenie CE. W specyfikacji nie podano szczegółowych numerów norm – w praktyce montażowej należy kierować się ogólnymi przepisami dotyczącymi prowadzenia kabli w rozdzielnicach (np. zachowanie promieni gięcia, odległości izolacyjne).

Zastosowanie

Wspornik kablowy NSYSDCR5 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest uporządkowane prowadzenie przewodów w drzwiach szaf sterowniczych i rozdzielczych.

• Prowadzenie wiązek kabli sygnałowych i zasilających wewnątrz drzwi szaf Spacial SF/SM o szer. 500 mm.
• Organizacja instalacji w rozdzielnicach głównych i podrozdzielniach budynkowych – ułatwia identyfikację i wymianę przewodów.
• Wspomaganie utrzymania odpowiednich promieni gięcia przewodów światłowodowych lub miedzianych w wąskich przestrzeniach drzwiowych.
• Mocowanie opasek kablowych oraz uchwytów do przewodów – elastyczne zastosowanie w automatyce przemysłowej i budynkowej.

Wskazówki Montażowe

Montaż wspornika kablowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od szafy. Zamocować wspornik do wzmacnianej ramy drzwiowej zgodnie z instrukcją producenta, używając dołączonych elementów mocujących. Przekrój i masa kabli nie mogą przekraczać dopuszczalnego obciążenia wspornika – w razie braku danych od producenta zaleca się stosowanie lekkich wiązek. Nie dokręcać śrub nadmierną siłą – moment dokręcania stosować według zaleceń dla danej szafy (typowe 2–3 Nm dla połączeń w szafach Spacial).

FAQ

• Czy wspornik NSYSDCR5 pasuje do szaf innych producentów? Został zaprojektowany wyłącznie do szaf Spacial SF/SM o szerokości 500 mm. Montaż w innych obudowach wymaga weryfikacji wymiarowej i wytrzymałościowej – producent nie gwarantuje kompatybilności.
• Jakie jest maksymalne obciążenie kabli tego wspornika? W dostarczonych danych producent nie podaje wartości obciążalności. Zalecamy prowadzenie lekkich wiązek kablowych (do ok. 3–5 kg) i unikanie jednostronnego obciążenia, aby nie uszkodzić zawiasów drzwiowych.
• Czy do montażu potrzebne są dodatkowe akcesoria? W zestawie znajduje się torba mocowań oraz 2 rozpórki – wszystkie niezbędne elementy do bezpośredniego montażu na ramie drzwiowej. Dodatkowego osprzętu nie wymagano.
