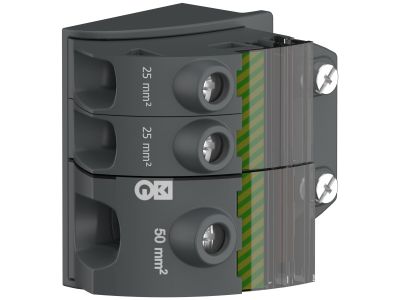

Wspornik zestawu połączeniowego 1 x 50 + 2 x 25 zaciski śrubowe | LVSXK6 Schneider Electric

Opis i Kluczowe Cechy

Wspornik zestawu połączeniowego 1 x 50 + 2 x 25 z zaciskami śrubowymi to element dedykowany do obudów systemowych PrismaSeT XS i PrismaSeT S. Pozwala na zorganizowane i pewne mocowanie przewodów o różnych przekrojach w rozdzielnicach niskiego napięcia. Kompaktowe wymiary (59x76x43 mm) i kolor antracyt RAL7016 sprawiają, że doskonale wpasowuje się w nowoczesne systemy montażowe.

• Zaciski śrubowe: Gwarantują pewny kontakt elektryczny i prosty montaż przewodów o przekrojach 50 mm² i 2x25 mm² – idealne do zasilania głównych obwodów oraz rozgałęzień.
• Kompatybilność z PrismaSeT XS/S: Proste i pewne mocowanie w standardowych obudowach Schneider Electric, eliminujące potrzebę stosowania dodatkowych adapterów.
• Zasilanie AC i DC: Uniwersalne zastosowanie w sieciach prądu przemiennego (400–415 VAC, 50–60 Hz) oraz stałego, co rozszerza zakres eksploatacji.
• Kolor antracyt RAL7016: Estetyczne i neutralne wykończenie, które ułatwia identyfikację w gęsto wypełnionych szafach sterowniczych.
• Kompaktowe wymiary: 59x76x43 mm – oszczędza cenną przestrzeń w rozdzielnicach, umożliwiając montaż w miejscach o ograniczonej dostępności.

Zgodność z Normami

Wspornik przeznaczony jest do stosowania w instalacjach elektrycznych niskiego napięcia zgodnych z normami europejskimi i międzynarodowymi. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wspornik zestawu połączeniowego 1 x 50 + 2 x 25 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych i systemach modułowych, gdzie wymagane jest pewne i zorganizowane mocowanie przewodów głównych oraz rozgałęzień.

• Mocowanie przewodów zasilających w obudowach PrismaSeT XS/S – szczególnie w układach trójfazowych.
• Organizacja połączeń w szafach sterowniczych przemysłowych, gdzie konieczne jest zachowanie porządku i łatwego dostępu do zacisków.
• Instalacje budynkowe i przemysłowe wymagające pewnego mocowania kabli o dużych przekrojach.
• Rozbudowa istniejących systemów rozdzielczych o dodatkowe punkty zasilania.

Wskazówki Montażowe

Montaż wspornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wspornik mocuje się bezpośrednio w obudowie PrismaSeT XS/S zgodnie z dokumentacją techniczną producenta. Przewody o odpowiednich przekrojach (50 mm² i 2x25 mm²) należy doprowadzić do zacisków śrubowych, dokręcić je z zalecanym momentem (szczegóły w dokumentacji) i upewnić się, że izolacja nie uległa uszkodzeniu. Po montażu należy sprawdzić poprawność połączeń i dokręcić wszystkie elementy mocujące.

FAQ

• Czy wspornik współpracuje z innymi obudowami niż PrismaSeT? Wspornik jest kompatybilny wyłącznie z obudowami PrismaSeT XS i PrismaSeT S. Do innych systemów konieczne jest zastosowanie odpowiednich adapterów lub wsporników dedykowanych.
• Jakie maksymalne napięcie może obsługiwać? Wspornik przeznaczony jest do pracy w sieciach o napięciu znamionowym do 415 VAC (50–60 Hz) oraz w obwodach DC. Dokładne parametry zależą od specyfikacji podłączonych przewodów i zabezpieczeń.
• Czy możliwa jest rozbudowa zestawu o dodatkowe zaciski? Standardowy zestaw obejmuje 1 zacisk na 50 mm² i 2 zaciski na 25 mm². Dodatkowe zaciski nie są przewidziane w konstrukcji wspornika – w razie potrzeby zaleca się stosowanie oddzielnych listew zaciskowych.
