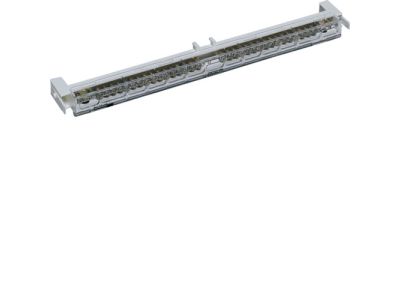

Wspornik z zaciskami PE/N 2x17 zacisków, Vector/Vector outdoor | VZ522 Hager

Opis i Kluczowe Cechy

Wspornik z zaciskami PE/N o numerze katalogowym VZ522 to zaawansowany komponent systemowy zaprojektowany przez renomowaną firmę HAGER. Jest to kluczowy element wyposażenia rozdzielnic z serii Vector oraz Vector Outdoor, który umożliwia profesjonalne i uporządkowane zarządzanie przewodami ochronnymi (PE) oraz neutralnymi (N). Zestaw składa się z solidnego wspornika montażowego oraz dwóch listew zaciskowych, z których każda oferuje 17 punktów przyłączeniowych. Łączna liczba 34 zacisków pozwala na obsługę rozbudowanych instalacji elektrycznych, zapewniając przejrzystość i bezpieczeństwo połączeń wewnątrz obudowy.

• Wysoka pojemność łączeniowa: Konfiguracja 2x17 zacisków umożliwia podłączenie dużej liczby obwodów odpływowych bez konieczności stosowania dodatkowych mostków.
• Kompatybilność systemowa: Produkt został zaprojektowany specjalnie dla serii Vector, co gwarantuje idealne dopasowanie mechaniczne i szybki montaż bez modyfikacji obudowy.
• Trwałość materiałowa: Wykorzystanie wysokiej jakości tworzyw izolacyjnych oraz przewodzących stopów metali zapewnia niską rezystancję przejścia i odporność na starzenie termiczne.

Zgodność z Normami

Wspornik VZ522 spełnia rygorystyczne wymagania normatywne dotyczące osprzętu do rozdzielnic i sterownic niskiego napięcia. Produkt jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego, co potwierdza znak CE. Zastosowane materiały izolacyjne charakteryzują się odpowiednią odpornością na próbę rozżarzonego drutu, co jest kluczowe w kontekście ochrony przeciwpożarowej instalacji budynkowych i przemysłowych.

Zastosowanie

Produkt znajduje zastosowanie wszędzie tam, gdzie wykorzystywane są rozdzielnice HAGER Vector, zarówno wewnątrz budynków, jak i w wymagających warunkach zewnętrznych (Vector Outdoor). Jest niezastąpiony w:

• Instalacjach domowych: Do porządkowania szyn PE i N w rozdzielnicach głównych i piętrowych.
• Automatyce budynkowej: Gdzie duża liczba sygnałów wymaga klarownego rozdziału potencjałów ochronnych i neutralnych.
• Instalacjach zewnętrznych: Dzięki kompatybilności z serią Outdoor, wspornik może pracować w obudowach narażonych na zmienne warunki atmosferyczne, zachowując pełną sprawność elektryczną.

Wskazówki Montażowe

Montaż wspornika VZ522 jest intuicyjny i opiera się na systemie zatrzaskowym lub przykręcanym, zależnie od konkretnej wersji obudowy Vector. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać następujących zasad:

• Moment dokręcania: Przewody należy mocować z odpowiednią siłą, aby uniknąć poluzowania styku pod wpływem drgań lub zmian temperatury.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega uszkodzeniu pojedynczych drucików miedzi.
• Organizacja przestrzeni: Wspornik należy umieścić w górnej lub dolnej części rozdzielnicy, zachowując odpowiedni dystans od aparatury modułowej, co ułatwia późniejszą konserwację i pomiary.

FAQ

• Czy wspornik pasuje do rozdzielnic innych producentów? Produkt jest dedykowany do systemu HAGER Vector. Montaż w obudowach innych marek może wymagać modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji zestawu.
• Ile przewodów można podłączyć do jednego zacisku? Zgodnie z dobrą praktyką inżynierską, do jednego zacisku śrubowego powinien być podłączony jeden przewód, chyba że instrukcja szczegółowa dopuszcza inaczej.
• Czy zestaw zawiera izolatory? Tak, wspornik zapewnia odpowiednią izolację galwaniczną między listwą N a korpusem rozdzielnicy, o ile jest ona wykonana z materiału przewodzącego.
