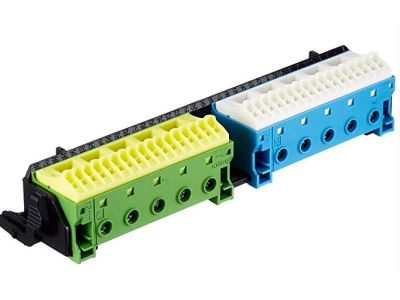

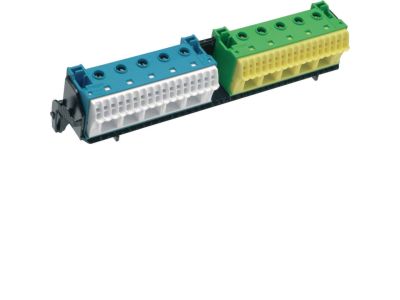

Wspornik, uniwersalny Z, z 2 x 22 zaciskami PE/N w technologii Quick-Connect, poziomy | FZ383 Hager

Opis i Kluczowe Cechy

Uniwersalny wspornik Z z 2 x 22 zaciskami PE/N w technologii Quick-Connect to nowoczesne rozwiązanie do montażu szyn i przewodów w szafach sterowniczych oraz rozdzielnicach. Konstrukcja zapewnia stabilne i pewne mocowanie, natomiast szybkozłączki Quick-Connect skracają czas instalacji nawet o 50%. Przeznaczony do montażu poziomego, co ułatwia organizację okablowania w standardowych szafach.

• 44 zaciski PE/N w technologii Quick-Connect: Szybkie i bezbłędne podłączanie przewodów PE i neutralnych – eliminuje konieczność użycia śrubokręta i redukuje ryzyko poluzowania połączeń.
• Montaż poziomy: Optymalne ułożenie w szafach o standardowej wysokości, ułatwiające prowadzenie kabli i przewodów.
• Uniwersalność zastosowań: Kompatybilny z szynami montażowymi TH-35 oraz innymi standardowymi profilami w instalacjach elektrycznych.
• Wytrzymała konstrukcja: Stalowa podstawa z powłoką ochronną zapewnia długotrwałą stabilność i odporność na korozję.
• Szybka instalacja: Technologia Quick-Connect pozwala na błyskawiczne podłączanie przewodów o średnicy do [średnica przewodu nie podana] bez specjalistycznego narzędzia.

Zgodność z Normami

Wspornik montażowy spełnia wymagania norm europejskich dotyczących instalacji elektrycznych (PN-HD 60364-5-52, PN-EN 60715) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla osprzętu elektrycznego.

Zastosowanie

Wspornik uniwersalny Z z zaciskami Quick-Connect znajduje zastosowanie w szafach sterowniczych, rozdzielnicach przemysłowych i instalacjach budynkowych, gdzie wymagane jest szybkie i pewne mocowanie przewodów PE i neutralnych.

• Mocowanie przewodów PE i neutralnych w szafach rozdzielczych z szynami TH-35.
• Organizacja okablowania w instalacjach budynkowych, gdzie priorytetem jest szybkość montażu.
• Montaż w rozdzielnicach przemysłowych wymagających elastycznego i modułowego podejścia do okablowania.
• Stosowanie w nowoczesnych instalacjach, gdzie redukcja czasu instalacji ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż wspornika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Wspornik należy zamontować poziomo na szynie TH-35 za pomocą zatrzasków, a następnie podłączyć przewody PE i neutralne do zacisków Quick-Connect poprzez wsunięcie przewodów oczyszczonych z izolacji do odpowiednich gniazd. Upewnij się, że przewody są prawidłowo wprowadzone i zablokowane. Po zakończeniu montażu sprawdź szczelność połączeń i stabilność mocowania.

FAQ

• Czy wspornik współpracuje z szynami innych producentów? Tak, wspornik zaprojektowany jest do montażu na standardowych szynach montażowych TH-35, które są powszechnie stosowane w instalacjach elektrycznych.
• Jakie przewody można podłączać do zacisków Quick-Connect? Zaciski Quick-Connect są przystosowane do przewodów miedzianych o powierzchni przekroju do [przekrój nie podany]. Dokładne dane znajdują się w dokumentacji technicznej produktu.
• Czy wspornik można montować pionowo? Producent nie zaleca montażu pionowego, gdyż konstrukcja wspornika Z została zaprojektowana do montażu poziomego w standardowych szafach.
