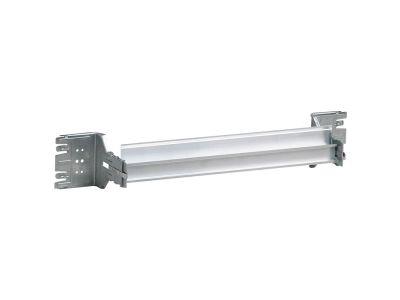

Wspornik TH35 do rozdzielnic XL3 800/4000 szerokość 600mm | 020601 Legrand

Opis i Kluczowe Cechy

Wspornik TH35 o symbolu 020601 przeznaczony jest do budowy konstrukcji wsporczych w rozdzielnicach XL3 (prąd znamionowy 800–4000 A). Szerokość 600 mm zapewnia wystarczającą przestrzeń do zamocowania szyny TH35 oraz stabilnego osadzenia aparatury modułowej. Dedykowany system montażowy gwarantuje sztywność i trwałość całej instalacji.

• Szerokość 600 mm: elastyczne rozmieszczenie aparatów na szynie TH35 przy zachowaniu odpowiednich odstępów izolacyjnych i wentylacyjnych.
• Dedykowany do rozdzielnic XL3 (800–4000 A): idealne dopasowanie do obudów i profili nośnych tych rozdzielnic, co skraca czas montażu i eliminuje konieczność obróbki mechanicznej.
• Kompatybilność z szyną TH35: uniwersalne mocowanie aparatów modułowych (przyciski, wyłączniki, styczniki) w standardzie 35 mm.
• Ocynkowana powłoka zabezpieczająca: odporność na korozję w normalnych warunkach środowiskowych wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wspornik TH35 stosuje się wszędzie tam, gdzie wymagane jest solidne i powtarzalne mocowanie szyny nośnej oraz aparatury wewnątrz rozdzielnic XL3.

• Budowa konstrukcji wsporczych w głównych rozdzielnicach niskiego napięcia (800–4000 A).
• Mocowanie szyny TH35 w podrozdzielnicach sterowniczych i automatyki budynkowej.
• Instalacja ciągów aparatów modułowych wymagających stabilnego podparcia na całej długości.
• Modernizacja i rozbudowa istniejących rozdzielnic XL3 o dodatkowe sekcje aparatury.

Wskazówki Montażowe

Montaż wspornika oraz wszystkich elementów aparatury może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Wspornik mocuje się do profili nośnych rozdzielnicy zgodnie z instrukcją producenta rozdzielnicy XL3. Szynę TH35 należy osadzić na wsporniku, a aparaty montować na szynie według zaleceń dokumentacji technicznej. Przekroje przewodów i momenty dokręcania połączeń – zgodnie z dokumentacją producenta aparatów i obwodów.

FAQ

• Jaka jest szerokość wspornika? 600 mm, co pozwala na montaż szyny TH35 o długości dostosowanej do potrzebnej liczby aparatów.
• Do jakich rozdzielnic jest przeznaczony? Dedykowany do rozdzielnic serii XL3 o prądzie znamionowym od 800 do 4000 A. Zapewnia optymalne dopasowanie do otworów montażowych i profili nośnych tych obudów.
• Czy można go użyć z szyną innego typu niż TH35? Wspornik został zaprojektowany do współpracy ze standardową szyną TH35 (35 mm). Zastosowanie innych typów szyn wymaga weryfikacji zgodności mechanicznej z dokumentacją producenta.
