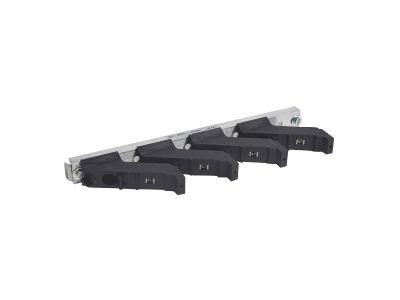

Wspornik szyny zasilającej do 800A, do szyn miedzianych 18x4, 25x5 i 32x5mm, do rozdzielnic XL3 400 | 037320 Legrand

Opis i Kluczowe Cechy

Wspornik izolacyjny szyny zasilającej o symbolu 037320 przeznaczony jest do montażu zestawów szyn zbiorczych w rozdzielnicach XL3 400. Umożliwia bezpieczne prowadzenie szyn miedzianych o przekroju 18×4, 25×5, 32×5, 50×5 oraz 63×5 mm, przy maksymalnym prądzie ciągłym do 800 A. Konstrukcja przewiduje montaż jednej szyny na biegun w pozycji pod kątem, co ułatwia rozprowadzenie przewodów i oszczędza miejsce wewnątrz rozdzielnicy.

• Maksymalny prąd do 800 A: zapewnia wydajne zasilanie obwodów o wysokim zapotrzebowaniu mocy bez ryzyka przegrzania połączeń.
• Szeroki zakres wymiarów szyn miedzianych (18×4, 25×5, 32×5, 50×5, 63×5 mm): jeden model wspornika obsługuje wiele typowych przekrojów, co ułatwia magazynowanie i montaż.
• Dedykowany do rozdzielnic XL3 400: gwarantuje idealne dopasowanie geometryczne i mechaniczną kompatybilność z systemem rozdzielczym.
• Pozycja szyn pod kątem: optymalizuje wykorzystanie przestrzeni w rozdzielnicy oraz ułatwia dostęp do połączeń kablowych.
• Konstrukcja izolacyjna: separuje galwanicznie szyny od obudowy, zwiększając bezpieczeństwo eksploatacji.
• Jedna szyna na biegun: upraszcza prowadzenie faz i redukuje ryzyko pomyłek podczas montażu.

Zgodność z Normami

Wspornik został zaprojektowany zgodnie z europejskimi wymaganiami bezpieczeństwa dla urządzeń rozdzielczych i posiada certyfikat CE. W przypadku stosowania w rozdzielnicach XL3 400 należy przestrzegać wytycznych montażowych producenta rozdzielnicy.

Zastosowanie

Wspornik przeznaczony jest do budowy zestawów szyn zasilających w rozdzielnicach XL3 400. Znajduje zastosowanie w systemach rozdziału energii w budynkach komercyjnych, przemysłowych oraz w infrastrukturze technicznej.

• Główne szyny zbiorcze w rozdzielnicach głównych i podrozdzielniach.
• Zasilanie szaf sterowniczych i rozdzielnic piętrowych o dużym obciążeniu.
• Dystrybucja mocy w obiektach użyteczności publicznej, halach produkcyjnych i magazynach.
• Systemy rozdziału energii z możliwością rozbudowy o kolejne odbiory do 800 A.

Wskazówki Montażowe

Montaż wspornika oraz szyn może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wspornik należy zamocować w obudowie rozdzielnicy XL3 400 zgodnie z dokumentacją techniczną producenta rozdzielnicy. Przekrój szyn miedzianych dobrać do spodziewanego prądu obciążenia oraz wymagań norm ochrony przeciwporażeniowej. Wszystkie połączenia śrubowe dokręcać momentem zalecanym w instrukcji montażu rozdzielnicy. Przed uruchomieniem sprawdzić poprawność połączeń oraz ciągłość szyn.

FAQ

• Jakie szyny miedziane można montować na wsporniku? Wspornik obsługuje szyny o wymiarach 18×4, 25×5, 32×5, 50×5 i 63×5 mm.
• Jaki jest maksymalny prąd dopuszczalny dla tego modelu? Maksymalny prąd ciągły wynosi 800 A.
• Czy wspornik jest izolowany? Tak, wspornik ma konstrukcję izolacyjną, co zapewnia bezpieczną separację szyn od obudowy rozdzielnicy.
