Wspornik szyny zasilającej do 1600A, do szyn miedzianych 50x5, 63x5, 75x5, 80x5,100x5mm, do XL3 4000 | 037322 Legrand

Opis i Kluczowe Cechy

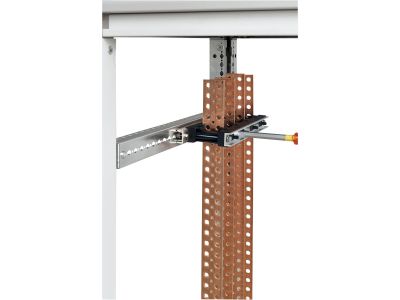

Wspornik izolacyjny do zestawów szyn zasilających w rozdzielnicach XL3 4000, przeznaczony do rozdziału energii w systemach standardowych. Oznaczony symbolem 037322, umożliwia montaż szyn miedzianych o wymiarach od 50x5 mm do 100x5 mm w pozycji równoległej, zapewniając obciążalność prądową do 1600 A.

• Obciążalność prądowa do 1600 A: Gwarantuje bezpieczną dystrybucję energii w układach o dużym zapotrzebowaniu mocy, bez ryzyka przegrzania elementów.
• Kompatybilność z szynami miedzianymi 50x5–100x5 mm: Elastyczność w doborze przekroju szyn pozwala dostosować instalację do konkretnych wymagań obwodu.
• Możliwość montażu 1 lub 2 szyn na biegun: Zwiększa elastyczność konfiguracji rozdzielnicy – redundantne zasilanie lub podział faz.
• Pozycja szyn równoległa – brak regulacji: Prosta konstrukcja bez elementów ruchomych minimalizuje ryzyko błędów montażowych i zapewnia stabilność mechaniczną.
• Dedykowany do rozdzielnic XL3 4000: Precyzyjne dopasowanie do obudowy skraca czas montażu i gwarantuje zgodność z systemem.

Zgodność z Normami

Wspornik izolacyjny został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dotyczących bezpieczeństwa instalacji niskonapięciowych. Produkt posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Szczegółowe normy (np. IEC/EN 60947) należy sprawdzić w dokumentacji technicznej rozdzielnicy XL3 4000.

Zastosowanie

Wspornik szyny zasilającej znajduje zastosowanie w profesjonalnych rozdzielnicach typu XL3 4000, gdzie wymagana jest niezawodna i bezpieczna dystrybucja energii o dużym natężeniu.

• Rozdział energii głównej w budynkach przemysłowych i komercyjnych.
• Zasilanie tablic rozdzielczych w systemach sterowania i automatyki.
• Podłączenie linii kablowych zasilających odbiorniki o znacznym poborze prądu (np. silniki, piece, klimatyzatory).
• Zabudowa w rozdzielnicach głównych, gdzie wymagana jest szyna zbiorcza o dużej obciążalności.

Wskazówki Montażowe

Montaż wspornika oraz instalacja szyn zasilających może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Wspornik mocuje się bezpośrednio w obudowie XL3 4000 zgodnie z instrukcją producenta. Przekrój zastosowanych szyn miedzianych oraz moment dokręcania śrub należy dobrać do prądu obciążenia i zaleceń dokumentacji technicznej rozdzielnicy. Przed uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Czy wspornik można regulować? Nie, wspornik nie posiada regulacji – pozycja szyn jest stała, równoległa. Zapewnia to powtarzalność montażu i stabilność mechaniczną.
• Jakie wymiary szyn miedzianych można stosować? Wspornik jest przystosowany do szyn o przekroju: 50x5 mm, 63x5 mm, 75x5 mm, 80x5 mm oraz 100x5 mm.
• Do jakich rozdzielnic przeznaczony jest ten wspornik? Wspornik dedykowany jest do rozdzielnic serii XL3 4000, zapewniając idealne dopasowanie do obudowy i systemu szyn.
