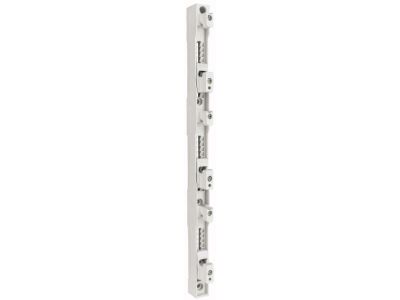

Wspornik szyn miedzianych, rozstaw osi 185mm, BBS-3/FL-185 | 107210 Eaton

Opis i Kluczowe Cechy

Wspornik szyn zbiorczych EATON o oznaczeniu BBS-3/FL-185 (SKU: 107210) to zaawansowany komponent konstrukcyjny dedykowany do budowy profesjonalnych rozdzielnic niskiego napięcia. Urządzenie zostało zaprojektowane do pracy w systemie o rozstawie osi wynoszącym 185 mm, co jest standardem w wymagających aplikacjach przemysłowych. Kluczowym atutem wspornika jest jego wysoka obciążalność prądowa – znamionowy prąd roboczy Ie wynosi aż 2500 A, co pozwala na bezpieczną dystrybucję energii w systemach o dużej mocy.

• Wszechstronność montażu: Wspornik jest kompatybilny z szerokim zakresem profili miedzianych o grubości 10 mm i szerokościach od 30 mm do 120 mm (30x10, 40x10, 50x10, 60x10, 80x10, 100x10, 120x10).
• Montaż bez wiercenia: Innowacyjna konstrukcja umożliwia mocowanie szyn zbiorczych bez konieczności wykonywania otworów w miedzi, co znacząco skraca czas prefabrykacji i eliminuje ryzyko osłabienia przekroju szyny.
• Wysoka odporność termiczna: Zastosowane tworzywo termoplastyczne wytrzymuje temperatury robocze do 120°C, zapewniając stabilność mechaniczną nawet przy długotrwałym obciążeniu termicznym.
• Bezpieczeństwo materiałowe: Produkt jest wolny od silikonu, chloru oraz halogenów, co minimalizuje emisję toksycznych gazów w przypadku awarii.

Zgodność z Normami

Wspornik BBS-3/FL-185 został wykonany z materiałów spełniających rygorystyczne normy bezpieczeństwa pożarowego i elektrycznego. Posiada klasę palności zgodnie z normą UL 94 (materiał samogasnący), co jest kluczowe w ochronie przeciwpożarowej obiektów przemysłowych. Rezystancja powierzchniowa na prądy pełzające wynosi CTI 200, co gwarantuje wysoką izolacyjność w trudnych warunkach środowiskowych. Kolorystyka RAL 7035 zapewnia estetyczną spójność z nowoczesną aparaturą modułową i szafami sterowniczymi.

Zastosowanie

Produkt znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja energii elektrycznej przy wysokich natężeniach prądu. Jest idealnym rozwiązaniem dla:

• Głównych rozdzielnic przemysłowych w zakładach produkcyjnych.
• Centrów danych (Data Centers), gdzie stabilność zasilania jest priorytetem.
• Systemów szyn zbiorczych w stacjach transformatorowych.
• Prefabrykatorów rozdzielnic szukających rozwiązań optymalizujących czas montażu (systemy bezwierceniowe).

Wskazówki Montażowe

Podczas instalacji wspornika BBS-3/FL-185 należy zwrócić szczególną uwagę na odległości między wspornikami. Powinny być one dobierane zgodnie z wykresami wytrzymałości zwarciowej dostarczonymi przez producenta, aby zapewnić sztywność układu w przypadku wystąpienia prądów zwarciowych. Dzięki konstrukcji przystosowanej do szyn dwu- i trójwymiarowych, monter ma dużą swobodę w projektowaniu torów prądowych. Należy pamiętać o stosowaniu odpowiednich momentów dokręcania elementów mocujących, aby zapewnić trwały styk mechaniczny bez deformacji izolatorów.

FAQ

• Czy wspornik wymaga wiercenia otworów w szynach miedzianych? Nie, system BBS-3/FL-185 umożliwia pewny montaż szyn bez konieczności ich wiercenia, co przyspiesza prace instalacyjne.
• Jaki jest maksymalny prąd roboczy dla tego modelu? Znamionowy prąd roboczy Ie wynosi 2500 A.
• Czy produkt jest bezpieczny dla środowiska? Tak, wspornik jest bezhalogenowy i bezchlorowy, co czyni go bezpieczniejszym w eksploatacji i utylizacji.
• Z jakimi szynami współpracuje ten wspornik? Jest dedykowany do szyn o grubości 10 mm i szerokościach od 30 mm do 120 mm.
