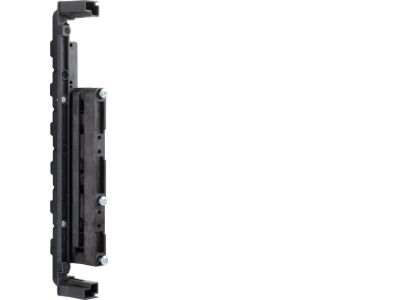

Wspornik szyn 60mm 300mm 3-polowy lewy, Univers N | UZ63S5 Hager

Opis i Kluczowe Cechy

Wspornik szyn UZ63S5 marki Univers N to element konstrukcyjny przeznaczony do systemu szaf Univers. Model 3-polowy lewy o wymiarach 60 mm i 300 mm zapewnia niezawodne mocowanie szyn rozdzielczych w rozdzielnicach dystrybucyjnych oraz szafach licznikowych, ułatwiając organizację instalacji.

• 3-polowy (trzy fazy): Umożliwia jednoczesne prowadzenie trzech szyn (np. dla L1, L2, L3), co przyspiesza i porządkuje montaż w rozdzielnicach trójfazowych.
• Wersja lewa: Oferuje elastyczność aranżacji wnętrza szafy – pozwala na symetryczne rozmieszczenie szyn względem osi, optymalnie wykorzystując dostępną przestrzeń.
• Zaprojektowany do systemu Univers N: Gwarantuje pełną kompatybilność mechaniczną i stabilność mocowania w dedykowanych szafach i rozdzielnicach.
• Długość 300 mm i szerokość 60 mm: Standardowe wymiary ułatwiają planowanie trasy szyn i zapewniają odpowiednie podparcie na typowych dystansach montażowych.
• Wykonanie z materiałów odpornych na obciążenia mechaniczne: Zapewnia długotrwałą, bezpieczną pracę w warunkach rozdzielnicy bez ryzyka odkształceń pod ciężarem szyn.

Zgodność z Normami

Wspornik UZ63S5 został zaprojektowany do stosowania w rozdzielnicach i szafach licznikowych zgodnych z obowiązującymi europejskimi standardami branżowymi. Produkt posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach spełniających wymagania bezpieczeństwa.

Zastosowanie

Wspornik szyn UZ63S5 znajduje zastosowanie w miejscach, gdzie wymagane jest uporządkowane i bezpieczne prowadzenie szyn rozdzielczych w systemie szaf Univers N.

• Montaż szyn fazowych (L1, L2, L3) lub neutralnych w rozdzielnicach dystrybucyjnych.
• Instalacja w szafach licznikowych – zapewnia stabilne podparcie dla szyn pomiarowych.
• Konstrukcja wewnętrzna rozdzielnic głównych i podrozdzielnic, w których stosuje się system szyn zbiorczych o typowych wymiarach.
• Rozbudowa istniejących rozdzielnic – umożliwia dodanie nowego toru szyn bez konieczności modyfikacji konstrukcji szafy.

Wskazówki Montażowe

Montaż wspornika UZ63S5 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Wspornik mocuje się wewnątrz szafy zgodnie z dokumentacją techniczną producenta. Użyj odpowiednich śrub i nakrętek (nie są dołączone) dostosowanych do obciążenia. Po zamontowaniu szyn sprawdź ich wypoziomowanie oraz pewność osadzenia we wsporniku. Przekroje przewodów (szyn) dobierz do prądu znamionowego obwodu.

FAQ

• Jakie są wymiary wspornika? Szerokość 60 mm, długość 300 mm. Jest to wersja lewa, przeznaczona do montażu po lewej stronie szafy.
• Czy wspornik pasuje do innych systemów szaf niż Univers N? Został zaprojektowany specjalnie do systemu szaf Univers N. Zastosowanie w innych systemach wymaga weryfikacji zgodności wymiarowej i mocowań.
• Ile szyn mogę zamontować na tym wsporniku? Wspornik jest 3-polowy – umożliwia jednoczesne mocowanie trzech szyn (np. trzy fazy). Nie przewidziano montażu dodatkowych szyn na jednym wsporniku.
