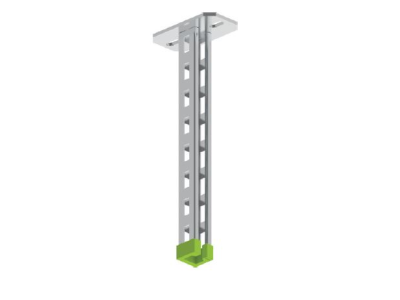

Wspornik sufitowy WPCW/WPCO500N | 750650 Baks

Opis i Kluczowe Cechy

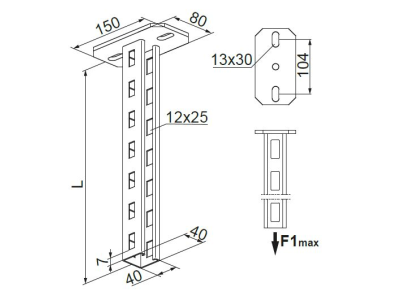

Wspornik sufitowy WPCW/WPCO500N marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o tworzeniu stabilnych i bezpiecznych systemów podwieszania tras kablowych. Produkt charakteryzuje się długością wynoszącą 500 mm, co pozwala na zachowanie odpowiedniego dystansu od stropu i swobodne prowadzenie koryt, drabin oraz innych elementów instalacyjnych. Wykonany z wysokiej jakości stali cynkowanej metodą Sendzimira, wspornik wykazuje wysoką odporność na korozję w warunkach wewnątrzbudynkowych, co gwarantuje długowieczność instalacji bez konieczności częstych prac konserwacyjnych.

• Wysoka nośność: Konstrukcja profilu została zoptymalizowana pod kątem przenoszenia obciążeń statycznych wynikających z ciężaru wypełnionych tras kablowych.
• Trwałość materiałowa: Zastosowanie stali o podwyższonych parametrach wytrzymałościowych zapewnia sztywność układu.
• Uniwersalność: Kompatybilność z systemami koryt i drabin kablowych producenta BAKS oraz innych standardowych rozwiązań rynkowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych dla instalacji elektrycznych. Wspornik spełnia wymagania normy PN-EN 61537, która określa właściwości i metody badań systemów koryt i drabin kablowych. Dzięki procesowi cynkowania, element odpowiada klasom odporności korozyjnej wymaganej w nowoczesnym budownictwie przemysłowym i komercyjnym, co potwierdzają deklaracje właściwości użytkowych producenta.

Zastosowanie

Wspornik WPCW/WPCO500N znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz teletechnicznych. Jest idealnym rozwiązaniem do:

• Podwieszania tras kablowych w halach magazynowych i produkcyjnych.
• Montażu instalacji w obiektach użyteczności publicznej, takich jak centra handlowe czy biurowce.
• Prowadzenia magistral kablowych w garażach podziemnych i tunelach technicznych.
• Tworzenia wielopoziomowych konstrukcji wsporczych przy użyciu prętów gwintowanych i dedykowanych uchwytów.

Wskazówki Montażowe

Prawidłowy montaż wspornika jest kluczowy dla bezpieczeństwa całej trasy kablowej. Zaleca się stosowanie następujących wytycznych:

• Mocowanie do stropu: Należy używać atestowanych kotew rozporowych lub śrub do betonu, dobranych odpowiednio do rodzaju podłoża i przewidywanego obciążenia.
• Poziomowanie: Przed ostatecznym dokręceniem elementów mocujących należy upewnić się, że wspornik jest ustawiony w pionie, co zapobiega powstawaniu sił ścinających na śrubach.
• Moment dokręcania: Śruby łączące wspornik z elementami nośnymi powinny być dokręcone z momentem zgodnym ze specyfikacją techniczną dla danej klasy śrub (np. 8.8).
• Rozstaw: Odległość między kolejnymi wspornikami powinna wynikać z obliczeń obciążenia trasy, zazwyczaj przyjmuje się dystans od 1,2 m do 2,0 m.

FAQ

1. Czy wspornik można stosować na zewnątrz budynków?
Wspornik w wersji standardowej (cynkowany metodą Sendzimira) przeznaczony jest głównie do środowisk o niskiej korozyjności (wnętrza). Do zastosowań zewnętrznych zaleca się wersje cynkowane ogniowo (HDG) lub wykonane ze stali nierdzewnej.

2. Jakie jest maksymalne obciążenie wspornika?
Dopuszczalne obciążenie zależy od sposobu montażu oraz rodzaju użytych elementów mocujących. Szczegółowe tabele obciążeń dostępne są w katalogu technicznym BAKS dla profilu WPCW/WPCO.

3. Czy produkt wymaga dodatkowego wiercenia otworów?
Nie, wspornik posiada fabryczną perforację, która umożliwia szybki montaż bez konieczności naruszania powłoki antykorozyjnej poprzez dodatkową obróbkę mechaniczną.
