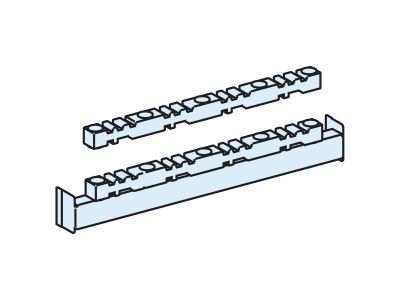

Wspornik połączeniowy 115mm PSet | LVS04694 Schneider Electric

Opis i Kluczowe Cechy

Wspornik połączeniowy 115mm PSet to element systemowy dedykowany do montażu tylnych szyn zbiorczych w rozdzielnicach niskiego napięcia. Kompatybilny z szynami Linergy BS oraz obudowami PrismaSeT P, umożliwia stabilne mocowanie szyn o środkowej odległości 115 mm i prądzie znamionowym do 2500A. Jednolity zestaw zapewnia szybki i pewny montaż w instalacjach przemysłowych i energetycznych.

• Kompatybilność z Linergy BS i PrismaSeT P: Gwarantuje poprawną współpracę z systemami szyn zbiorczych Schneider Electric, zapewniając bezproblemową integrację w istniejącej infrastrukturze.
• Mocowanie tylnych szyn zbiorczych: Umożliwia stabilne i precyzyjne zamocowanie szyn o centrum 115 mm, kluczowe dla zachowania parametrów zwarciowych i mechanicznych systemu.
• Prąd znamionowy 2500A: Przeznaczony do pracy w instalacjach o wysokiej obciążalności prądowej, zapewniając odpowiednią wytrzymałość termiczną i zwarciową.
• Jeden zestaw na jeden punkt montażowy: Gotowe rozwiązanie do natychmiastowego zastosowania bez konieczności dodatkowych elementów łączących.
• Wytrzymała konstrukcja: Odpowiedni do pracy w środowiskach przemysłowych, gdzie wymagana jest stabilność mechaniczna i odporność na wibracje.

Zgodność z Normami

Wspornik połączeniowy spełnia wymagania norm dotyczących aparatury łączeniowej i szyn zbiorczych w instalacjach niskiego napięcia. Posiada deklarację zgodności CE i jest kompatybilny z systemami zgodnymi z normami IEC 61439 oraz DIN VDE 0660.

Zastosowanie

Wspornik połączeniowy 115mm PSet znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych i szafach energetycznych, gdzie wymagane jest stabilne mocowanie tylnych szyn zbiorczych.

• Montaż i modernizacja rozdzielnic z szynami Linergy BS.
• Budowa nowych instalacji energetycznych o wysokiej obciążalności prądowej (do 2500A).
• Wymiana lub uzupełnienie wsporników w istniejących systemach PrismaSeT P.
• Instalacje przemysłowe i komercyjne wymagające niezawodnego mocowania szyn zbiorczych.

Wskazówki Montażowe

Montaż wspornika powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć miejsce montażu. Wspornik należy zamocować do szyny zbiorczej lub konstrukcji obudowy za pomocą odpowiednich elementów złącznych (niezawarte w zestawie), zachowując wymaganą odległość 115 mm między szynami. Po montażu należy sprawdzić stabilność i poprawność ułożenia szyn, a także dokręcić wszystkie elementy złączne z wymaganym momentem obrotowym zgodnym z dokumentacją systemu.

FAQ

• Czy wspornik jest kompatybilny z innymi systemami szyn zbiorczych niż Linergy BS? Wspornik 115mm PSet został zaprojektowany z myślą o kompatybilności z systemem Linergy BS oraz obudowami PrismaSeT P. Dla innych systemów zaleca się weryfikację kompatybilności z producentem.
• Jaki jest maksymalny prąd znamionowy wspornika? Wspornik umożliwia montaż szyn o prądzie znamionowym do 2500A, co zapewnia odpowiednią wytrzymałość termiczną i zwarciową.
• Czy zestaw zawiera wszystkie niezbędne elementy montażowe? Zestaw zawiera wyłącznie wspornik połączeniowy. Elementy złączne (śruby, nakrętki) należy dobrać zgodnie z dokumentacją systemu szyn zbiorczych.
