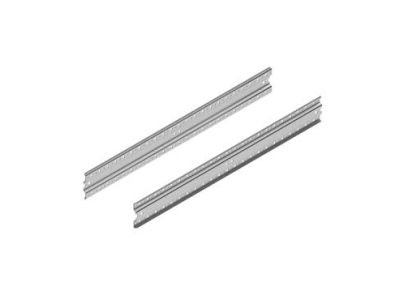

Wspornik pionowy wzmocniony typ T (1800) (1kpl.=2szt.) - WP-T 12 | 001338764 Eti

Alternatywny kod produktu: WP-T 12

Opis i Kluczowe Cechy

Wspornik pionowy wzmocniony typ T (WP‑T 12) o wysokości 1800 mm to akcesorium montażowe przeznaczone do instalacji w rozdzielnicach i szafach sterowniczych. Dzięki wzmocnionej konstrukcji typ T zapewnia stabilne podparcie dla aparatury modułowej montowanej na szynie TH35. Zestaw zawiera 2 sztuki, co ułatwia tworzenie dwóch niezależnych rzędów lub równoczesne mocowanie dwóch szyn.

• Wysokość 1800 mm: Umożliwia efektywne wykorzystanie pionowej przestrzeni w rozdzielnicy, pozwalając na zamontowanie dużej liczby modułów aparatury.
• Wzmocniona konstrukcja typ T: Zapewnia większą sztywność i odporność na obciążenia mechaniczne, co jest szczególnie ważne przy ciężkiej aparaturze.
• Zestaw 2 sztuk (1 kpl.): Umożliwia jednoczesny montaż dwóch szyn TH35 lub stworzenie podwójnego rzędu modułów – oszczędność miejsca i uproszczenie instalacji.
• Kompatybilność z szyną TH35 (DIN): Standardowy element montażowy zgodny z powszechnie stosowanym systemem w rozdzielnicach niskiego napięcia.
• Symbol WP‑T 12: Dedykowany model wzmocnionego wspornika pionowego w ofercie, łatwy do identyfikacji przy zamówieniach.

Zgodność z Normami

Produkt spełnia wymagania jakościowe i bezpieczeństwa dla akcesoriów montażowych stosowanych w rozdzielnicach. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wspornik pionowy wzmocniony typ T 1800 mm przeznaczony jest do montażu w rozdzielnicach, szafach sterowniczych oraz puszkach rozgałęźnych. Sprawdza się wszędzie tam, gdzie potrzebna jest wytrzymała konstrukcja nośna dla aparatury modułowej.

• Montaż szyn DIN TH35 w pionie dla instalacji wyłączników nadprądowych, styczników, przekaźników i innej aparatury.
• Tworzenie podwójnych rzędów aparatury dzięki zastosowaniu obu wsporników z zestawu.
• Wzmacnianie konstrukcji rozdzielnic w miejscach o dużym obciążeniu mechanicznym (np. ciężkie styczniki lub aparatura z wyciąganymi modułami).
• Zastosowanie w przemysłowych szafach sterowniczych oraz rozdzielnicach budynkowych.

Wskazówki Montażowe

Montaż wspornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz upewnić się, że szafa jest wyłączona. Wspornik mocuje się do tylnej ściany rozdzielnicy za pomocą odpowiednich śrub (nie wchodzą w skład zestawu) – należy je dobrać do grubości i materiału obudowy. Szynę TH35 montuje się na wsporniku, a następnie zatrzaskuje aparaturę modułową. Po zakończeniu montażu sprawdzić stabilność i pewność zamocowania wszystkich elementów.

FAQ

• Czy wspornik pasuje do standardowej szyny DIN TH35? Tak, produkt jest przeznaczony do szyny TH35 o szerokości 35 mm, zgodnej z normą DIN EN 60715.
• Jaka jest długość wspornika? Długość wynosi 1800 mm, co pozwala na zamontowanie wielu modułów aparatury w pionie w zależności od ich wielkości i odstępów montażowych.
• Czy w zestawie są śruby montażowe? Zestaw zawiera 2 sztuki wspornika (1 kpl.). Śruby montażowe należy dobrać indywidualnie do rodzaju obudowy rozdzielnicy.
