Wspornik pionowy 1 pozycyjny typ U (750) WP-U 5 (2szt.) | 001101669 Eti

Alternatywny kod produktu: WP-U 5

Opis i Kluczowe Cechy

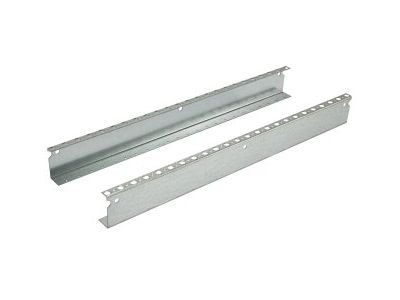

Wspornik pionowy 1 pozycyjny typ U (750) WP-U 5 (2szt.) to ekonomiczne rozwiązanie do montażu szyn TH-S oraz płyt montażowych PM w obudowach elektrycznych. Charakteryzuje się stałą odległością szyny TH-S od osłony aparatów wynoszącą 48,5 mm, co zapewnia powtarzalną i bezpieczną geometrię instalacji. Brak możliwości podziału obudowy i regulacji głębokości upraszcza konstrukcję systemu, obniżając koszty. Szyny i płyty montuje się bezpośrednio do wspornika przy użyciu blachowkrętów AST 4.8×9.5, eliminując potrzebę stosowania dodatkowych elementów LG-V. Wsporniki mocowane są do obudowy śrubami imbusowymi M6x10 dostarczanymi w komplecie.

• Stała odległość 48,5 mm: Gwarantuje powtarzalną pozycję aparatów względem osłony, ułatwiając prace instalacyjne i serwisowe.
• Montaż bez elementów LG-V: Szyny TH-S i płyty PM mocowane bezpośrednio blachowkrętami AST 4.8×9.5 – uproszczona instalacja i niższe koszty.
• Wersja ekonomiczna: Brak regulacji głębokości i podziału obudowy pozwala na optymalizację ceny przy standardowych zastosowaniach.
• Komplet 2 sztuk: W opakowaniu znajdują się dwa wsporniki, co ułatwia tworzenie symetrycznych konstrukcji.
• Mocowanie do obudowy: Za pomocą śrub imbusowych M6x10 (dostarczanych z obudową) – stabilne i pewne połączenie.

Zgodność z Normami

Wspornik WP-U 5 przeznaczony jest do stosowania w systemach rozdzielnic niskiego napięcia. Produkt został zaprojektowany z myślą o zgodności z ogólnymi wymaganiami stawianymi akcesoriom montażowym w takich zastosowaniach. Posiada oznaczenie CE potwierdzające zgodność z odpowiednimi dyrektywami unijnymi.

Zastosowanie

Wspornik pionowy WP-U 5 znajduje zastosowanie w rozdzielnicach i szafkach elektrycznych, gdzie wymagana jest prosta i ekonomiczna konstrukcja nośna dla szyn TH oraz płyt montażowych.

• Montaż szyn TH-S (np. do aparatury modułowej, styczników, wyłączników) w rozdzielnicach bez konieczności regulacji głębokości.
• Mocowanie płyt montażowych PM (np. do zacisków, listew, sterowników) w obudowach o stałej geometrii.
• Budowa lekkich i ekonomicznych systemów rozdzielnic w aplikacjach przemysłowych i budynkowych.
• Zastosowanie jako alternatywa dla kosztowniejszych systemów z regulacją głębokości – tam, gdzie stała odległość 48,5 mm jest wystarczająca.

Wskazówki Montażowe

Montaż wspornika i związanych z nim elementów powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obudowy. Wspornik mocuje się do obudowy przy użyciu śrub imbusowych M6x10 (dostarczanych z obudową) z momentem dokręcania zgodnym z dokumentacją producenta obudowy. Szyny TH-S oraz płyty PM montuje się bezpośrednio do wspornika blachowkrętami AST 4.8×9.5. Przekroje przewodów użytkowanych w obudowie należy dobierać zgodnie z obowiązującymi normami i przewidywanym obciążeniem.

FAQ

• Czy wspornik WP-U 5 umożliwia regulację głębokości szyny TH-S? Nie, jest to wersja ekonomiczna o stałej odległości 48,5 mm od osłony aparatów. Regulacja nie jest przewidziana.
• Czy do montażu szyn potrzebne są dodatkowe elementy LG-V? Nie. Szyny TH-S i płyty PM mocowane są bezpośrednio do wspornika za pomocą blachowkrętów AST 4.8×9.5 – elementy LG-V nie są wymagane.
• Jakie śruby służą do mocowania wspornika do obudowy? Wsporniki montuje się śrubami imbusowymi M6x10, które są dostarczane w komplecie z obudową (nie w komplecie ze wspornikiem).
