Wspornik pionowy 1 pozycyjny typ U (450) WP-U 3 | 001101666 Eti

Alternatywny kod produktu: WP-U 3

Opis i Kluczowe Cechy

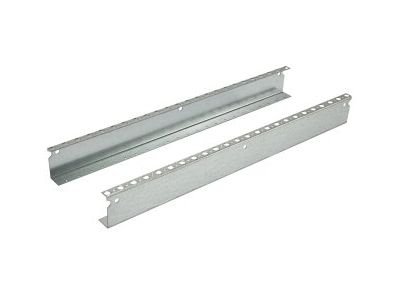

Wspornik pionowy 1 pozycyjny typ U (450) WP-U 3 (symbol 001101666) to ekonomiczne rozwiązanie montażowe przeznaczone do mocowania szyn TH-S oraz płyt montażowych PM wewnątrz obudów elektrycznych. Zapewnia stałą odległość szyny od osłony aparatów wynoszącą 48,5 mm, co ułatwia zachowanie równomiernych odstępów i uporządkowaną organizację aparatury. Szyny TH-S i płyty PM montowane są bezpośrednio do wspornika przy pomocy blachowkrętów AST 4,8x9,5, bez konieczności stosowania dodatkowych elementów mocujących LG-V. Sam wspornik mocowany jest do obudowy za pomocą śrub imbusowych M6x10 dostarczanych wraz z obudową.

• Stała odległość szyny 48,5 mm: Zapewnia powtarzalne i przewidywalne rozmieszczenie aparatów, upraszczając planowanie zabudowy.
• Montaż bez elementów LG-V: Redukuje koszty i liczbę komponentów – szyny i płyty mocowane są bezpośrednio blachowkrętami AST 4,8x9,5.
• Konstrukcja 1-pozycyjna typ U (450): Przeznaczona do obudów o głębokości ok. 450 mm, umożliwia stabilne osadzenie szyny TH-S.
• Mocowanie śrubami imbusowymi M6x10: Zapewnia pewny i sztywny montaż w obudowie, dostarczanymi standardowo z obudową.
• Ekonomiczna wersja bez regulacji głębokości: Prostota konstrukcji i szybki montaż – idealna do powtarzalnych zastosowań, gdzie nie jest wymagana zmiana położenia szyny.

Zgodność z Normami

Produkt przeznaczony do stosowania w systemach rozdzielnic i obudów zgodnych z wymaganiami norm europejskich. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Ze względu na charakter elementu konstrukcyjnego, jego bezpieczeństwo gwarantuje prawidłowy montaż zgodny z dokumentacją producenta obudowy.

Zastosowanie

Wspornik pionowy WP-U 3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i powtarzalne mocowanie szyn TH-S oraz płyt montażowych w obudowach elektrycznych.

• Montaż aparatury modułowej (wyłączniki, styczniki, przyciski) na szynie TH-S w rozdzielnicach i szafach sterowniczych.
• Organizacja przestrzeni wewnątrz obudów – umożliwia równomierne rozmieszczenie szyn i płyt przy zachowaniu stałych odstępów.
• Systemy automatyki budynkowej – tworzenie czytelnych i uporządkowanych pól montażowych dla modułów sterujących i sygnalizacyjnych.
• Modernizacja i rozbudowa istniejących rozdzielnic – prosty montaż pozwalający szybko dodać nową szynę bez ingerencji w konstrukcję obudowy.

Wskazówki Montażowe

Montaż wspornika i instalacja aparatury powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Wspornik mocuje się do obudowy za pomocą dostarczonych z obudową śrub imbusowych M6x10, dokręcając je momentem zgodnym z dokumentacją producenta obudowy. Szyny TH-S oraz płyty PM montuje się do wspornika przy użyciu blachowkrętów AST 4,8x9,5. Przekrój przewodów oraz dobór aparatów powinien być zgodny z projektem i obowiązującymi normami.

FAQ

• Czy wspornik posiada regulację głębokości montażu szyny? Nie – jest to wersja ekonomiczna, w której odległość szyny od osłony aparatów jest stała i wynosi 48,5 mm. Nie ma możliwości podziału obudowy ani regulacji głębokości.
• Jakiego rodzaju szyny można montować na tym wsporniku? Wspornik przeznaczony jest do szyn TH-S (typu omega) oraz płyt montażowych PM. Mocowanie odbywa się za pomocą blachowkrętów AST 4,8x9,5 bez użycia elementów LG-V.
• Czy do montażu wspornika potrzebne są dodatkowe elementy mocujące? Nie – sam wspornik mocuje się do obudowy śrubami imbusowymi M6x10, które są standardowo dostarczane z obudową. Elementy LG-V nie są wymagane.
