Wspornik PEK49 | PEK49 Ensto

Opis i Kluczowe Cechy

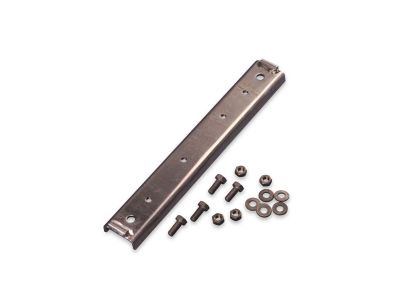

Wspornik PEK49 marki ENSTO to profesjonalny element konstrukcyjny zaprojektowany z myślą o stabilnym i bezpiecznym montażu rozłączników typu SZ51 lub SZ41 na różnego rodzaju konstrukcjach wsporczych. Produkt został wykonany z wysokiej jakości profilu stalowego, który poddano procesowi cynkowania na gorąco. Cynkowanie ogniowe gwarantuje wyjątkową odporność na korozję oraz negatywne oddziaływanie czynników atmosferycznych, co jest kluczowe w elektroenergetyce napowietrznej. Solidna konstrukcja wspornika zapewnia sztywność mechaniczną niezbędną do utrzymania aparatury łączeniowej w trudnych warunkach eksploatacyjnych.

• Uniwersalność montażu: Kompatybilność z rozłącznikami SZ51 oraz SZ41.
• Trwałość materiałowa: Stal cynkowana na gorąco zapewnia wieloletnią żywotność bez konieczności konserwacji.
• Wszechstronność podłoża: Możliwość instalacji na słupach betonowych, stalowych oraz drewnianych.
• Elastyczność mocowania: Przystosowany do montażu za pomocą śrub lub taśmy stalowej.

Zgodność z Normami

Wspornik PEK49 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co przekłada się na odpowiednią grubość powłoki ochronnej i jej doskonałą przyczepność do podłoża stalowego. Produkt spełnia wymagania wytrzymałościowe stawiane osprzętowi do linii napowietrznych, co potwierdza jego przydatność w profesjonalnych sieciach dystrybucyjnych.

Zastosowanie

Głównym przeznaczeniem wspornika PEK49 jest tworzenie punktów montażowych dla rozłączników napowietrznych na słupach linii średniego i niskiego napięcia. Dzięki swojej konstrukcji, znajduje on zastosowanie w:

• Budowie nowych napowietrznych linii elektroenergetycznych.
• Modernizacji istniejących stacji transformatorowych i odgałęzień liniowych.
• Montażu aparatury na słupach o przekroju okrągłym, prostokątnym oraz na żerdziach wirowanych.
• Instalacjach wymagających wysokiej odporności na zanieczyszczenia przemysłowe i wilgoć.

Wskazówki Montażowe

Instalacja wspornika PEK49 powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad BHP. W zależności od rodzaju słupa, zaleca się następujące metody mocowania:

• Montaż na śruby: Wykorzystywany głównie na słupach z fabrycznymi otworami lub konstrukcjach stalowych. Należy upewnić się, że moment dokręcania jest zgodny z dokumentacją techniczną rozłącznika.
• Montaż na taśmę stalową: Idealny dla słupów betonowych (np. typu ŻN lub BSW), gdzie nie ma możliwości wiercenia. Należy użyć taśmy o odpowiedniej wytrzymałości mechanicznej oraz dedykowanych klamer napinających.
• Pozycjonowanie: Przed ostatecznym dokręceniem należy sprawdzić pion i poziom wspornika, aby zapewnić prawidłową pracę mechanizmu napędowego rozłącznika.

FAQ

• Czy wspornik PEK49 nadaje się do pracy w środowisku o wysokim zasoleniu? Tak, dzięki powłoce cynkowanej ogniowo, wspornik wykazuje wysoką odporność na korozję, co pozwala na jego stosowanie w pasach nadmorskich oraz obszarach uprzemysłowionych.
• Z jakimi modelami rozłączników współpracuje ten wspornik? Produkt jest dedykowany do współpracy z rozłącznikami ENSTO serii SZ51 oraz SZ41.
• Czy zestaw zawiera śruby montażowe do słupa? Sposób montażu zależy od specyfiki słupa, dlatego elementy mocujące do słupa (śruby lub taśma) zazwyczaj należy dobrać oddzielnie, dopasowując je do średnicy lub typu żerdzi.
