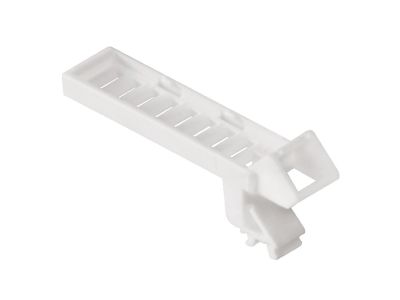

Wspornik oznacznika, SCHT 7, 39.3x8mm, raster 7mm, biały | 0517960000 Weidmuller

Opis i Kluczowe Cechy

Wspornik oznacznika SCHT 7 (symbol 0517960000) to ruchome akcesorium przeznaczone do wtykanych szyldów grupowych w rozdzielnicach i szafach sterowniczych. Jego kompaktowe wymiary (39,3 × 8 mm) i raster 7 mm pozwalają na precyzyjne oznakowanie obwodów bez zajmowania nadmiaru miejsca na szynie. Konstrukcja wspornika umożliwia swobodny dostęp do śruby zaciskowej nawet po zamontowaniu oznacznika.

• Ruchomy wspornik: umożliwia odchylenie szyldu bez demontażu, co ułatwia obsługę zacisków i przyspiesza prace serwisowe.
• Wymiary 39,3 × 8 mm: dopasowane do standardowych oznaczników grupowych, minimalizują zajętość miejsca na szynie TH35.
• Raster 7 mm: gwarantuje równomierne rozmieszczenie oznaczników, co poprawia czytelność i porządek w rozdzielnicy.
• Kolor biały: neutralne tło pod wydruki lub ręczne opisy, zapewniające dobrą widoczność oznaczeń.
• Kompatybilność z ESO 7, STR 7, DEK 5: umożliwia tworzenie spójnego systemu oznakowania wraz z paskami ochronnymi i szyldami.

Zgodność z Normami

Wspornik oznacznika został zaprojektowany zgodnie z ogólnie przyjętymi standardami branży elektrotechnicznej i posiada certyfikat CE. Produkt spełnia wymagania norm europejskich w zakresie wytrzymałości mechanicznej i bezpieczeństwa użytkowania w typowych warunkach pracy.

Zastosowanie

Wspornik SCHT 7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest czytelne i trwałe oznakowanie obwodów oraz elementów aparatury modułowej.

• Oznakowanie grup styczników, wyłączników i przycisków w szafach sterowniczych.
• Identyfikacja obwodów rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i przemysłowych.
• Współpraca z kanałami kablowymi i listwami zaciskowymi w celu jednoznacznego przypisania przewodów.
• System oznakowania tymczasowego podczas rozruchu instalacji – szyldy można łatwo wymieniać bez naruszania zacisków.

Wskazówki Montażowe

Montaż wspornika oznacznika powinien być wykonywany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obszarze roboczym. Wspornik przeznaczony jest do montażu na szynie TH35 (DIN). Po wsunięciu szyldu grupowego (ESO 7, STR 7 lub DEK 5) upewnij się, że wspornik swobodnie się porusza, umożliwiając dostęp do śruby zaciskowej. W razie potrzeby dokręć element mocujący z zachowaniem momentu zalecanego przez producenta – brak danych w karcie katalogowej, dlatego kieruj się standardową praktyką dla drobnych akcesoriów z tworzywa.

FAQ

• Czy wspornik SCHT 7 nadaje się do stosowania w pomieszczeniach wilgotnych? Produkt jest przeznaczony do montażu w suchych, zamkniętych rozdzielnicach. W środowiskach z podwyższoną wilgotnością lub narażonych na zachlapanie należy zastosować dodatkowe osłony serii STR 7.
• Jakie szyldy mogę zamontować na tym wsporniku? Wspornik SCHT 7 jest kompatybilny z szyldami grupowymi ESO 7, paskami ochronnymi STR 7 oraz oznacznikami DEK 5 – wszystkie w rastrze 7 mm.
• Czy wspornik można łatwo wymontować po zamontowaniu obok niego innych elementów? Tak, dzięki konstrukcji ruchomej szyld można odchylić, a sam wspornik wyjąć bez konieczności demontażu sąsiedniej aparatury.
