Wspornik montażowy TH35 do szaf Atlantic 55 o szerokości 400mm, szyna symetryczna | 036781 Legrand

Opis i Kluczowe Cechy

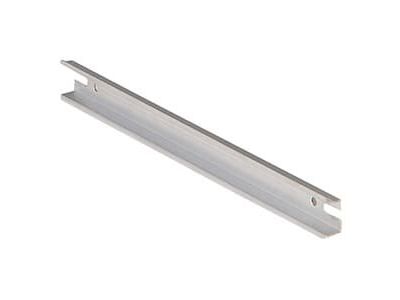

Wspornik montażowy TH35 o symbolu 036781 przeznaczony do szaf Atlantic 55 o szerokości 400 mm. Wyposażony w szynę symetryczną oraz poprzeczkę o długości 343 mm, zapewnia solidne i stabilne mocowanie aparatury modułowej w rozdzielnicach. To niezbędny element wyposażenia szaf Atlantic, Atlantic Inox i Marina, umożliwiający bezpieczny montaż i organizację instalacji.

• Szerokość szafy 400 mm: idealne dopasowanie do standardowych obudów Atlantic 55, gwarantujące kompatybilność i łatwy montaż.
• Długość poprzeczki 343 mm: precyzyjnie dobrany wymiar, który zapewnia równomierne podparcie i stabilność całej konstrukcji.
• Szyna symetryczna TH35: umożliwia szybkie i pewne mocowanie aparatury modułowej zgodnie z systemem DIN, bez ryzyka przesunięć.
• Wspornik wraz z nakrętką (nr ref. 0364 42) i śrubą z podkładką (nr ref. 0367 75): kompletny zestaw montażowy do łatwego i trwałego osadzenia w szafie.
• Kompatybilność z seriami Atlantic, Atlantic Inox, Marina: uniwersalne narzędzie do wyposażania szaf tych popularnych producentów.

Zgodność z Normami

Wspornik montażowy został zaprojektowany zgodnie z europejskimi standardami branżowymi i posiada certyfikat CE. Jego konstrukcja opiera się na wymiarach i tolerancjach zgodnych z systemem szyn TH35 (DIN EN 50022), co gwarantuje interoperacyjność z aparaturą modułową dostępną na rynku.

Zastosowanie

Wspornik TH35 stosowany jest jako element konstrukcyjny wewnątrz szaf rozdzielczych, umożliwiający montaż aparatury modułowej. Szczególnie polecany do:

• Wyposażania szaf Atlantic 55 w styczniki, wyłączniki nadprądowe, przyciski i przełączniki modułowe.
• Budowy rozdzielnic w instalacjach przemysłowych i mieszkaniowych, gdzie wymagana jest organizacja i czytelny podział obwodów.
• Montażu w szafach Atlantic Inox oraz Marina, np. w warunkach podwyższonej wilgotności lub w instalacjach zewnętrznych (w zależności od szczelności samej szafy).
• Wspomagania konstrukcji systemów szyn zbiorczych i ciągów kablowych wewnątrz rozdzielnicy.

Wskazówki Montażowe

Montaż wspornika oraz całej aparatury modułowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wspornik mocowany jest do tylnej ściany szafy za pomocą dostarczonych śrub (nr ref. 0367 75) i nakrętek (nr ref. 0364 42). Moment dokręcania należy stosować zgodnie z zaleceniami producenta szafy i wspornika – typowo dla połączeń wkręcanych w blachę. Przekrój przewodów ochronnych i roboczych dobieraj do prądu znamionowego zabezpieczeń. Po zamocowaniu sprawdź stabilność szyny TH35 przed nasuwaniem aparatury.

FAQ

• Czy wspornik pasuje do innych szaf niż Atlantic 55? Wymiary są dedykowane do szaf Atlantic 55 o szerokości 400 mm. Do innych obudów może wymagać modyfikacji – zalecamy weryfikację rozstawu otworów montażowych i głębokości.
• Czy w zestawie jest szyna TH35? Wspornik dostarczany jest z szyną symetryczną (długość poprzeczki 343 mm) oraz elementami mocującymi (nakrętka nr ref. 0364 42, śruba z podkładką nr ref. 0367 75).
• Jaki jest stopień ochrony IP wspornika? Stopień ochrony nie jest specyfikowany – jako element konstrukcyjny wewnątrz szafy podlega ochronie IP zapewnianej przez obudowę. Stosuj w szafach o odpowiednim IP dla danego środowiska.
