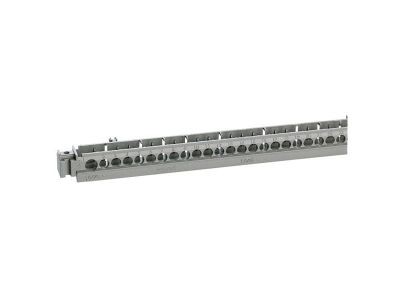

Wspornik listew przyłączeniowych 50 zaciskowych do rozdzielnic XL3 125 | 404821 Legrand

Opis i Kluczowe Cechy

Wspornik listew przyłączeniowych 50-zaciskowych (symbol 404821) to dedykowane akcesorium do rozdzielnic serii XL3 125. Umożliwia wygodne mocowanie listew przyłączeniowych o 50 zaciskach, co usprawnia organizację przewodów i przyspiesza prace instalacyjne. Dzięki uchylnej i demontowanej konstrukcji wsporczej oprzewodowanie można przeprowadzić zarówno w miejscu montażu, jak i poza nim – zwiększając elastyczność prefabrykacji.

• 50 zacisków: wystarczająca liczba do podłączenia wielu obwodów w jednej listwie, redukuje liczbę potrzebnych elementów i skraca czas okablowania.
• Dedykowany do rozdzielnic XL3 125: gwarantuje idealne dopasowanie i stabilność mechaniczną, co minimalizuje ryzyko poluzowania połączeń.
• Uchylna i demontowana konstrukcja wsporcza: umożliwia wygodną prefabrykację w warsztacie lub bezpośrednio na budowie – oszczędność czasu i wygoda pracy instalatora.
• Kompatybilność z wersjami 1–4-rzędowymi rozdzielnic XL3 125: uniwersalne zastosowanie w różnych konfiguracjach rozdzielnic, bez potrzeby stosowania dodatkowych adapterów.
• Wsparcie dla listew przyłączeniowych o standardowej liczbie zacisków (50 szt.): uporządkowane prowadzenie przewodów i łatwiejsza identyfikacja obwodów, co przekłada się na szybszy serwis i modernizację instalacji.

Zgodność z Normami

Wspornik listew przyłączeniowych został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Jako element mechaniczny rozdzielnicy XL3 125 wspiera zachowanie deklarowanych parametrów ochronności i wytrzymałości całego zestawu (m.in. stopień ochrony IP40, klasa ochronności II, odporność mechaniczna IK09 – dotyczy kompletnej rozdzielnicy).

Zastosowanie

Wspornik znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna i estetyczna organizacja przewodów w rozdzielnicach naściennych XL3 125.

• Prefabrykacja rozdzielnic w warsztacie – uchylna konstrukcja umożliwia przygotowanie okablowania przed montażem na ścianie.
• Instalacje w budynkach mieszkalnych i komercyjnych – porządkowanie obwodów w rozdzielnicach jedno-, dwu-, trzy- i czterorzędowych.
• Modernizacja istniejących rozdzielnic – szybka wymiana lub rozbudowa okablowania dzięki demontowalnemu wspornikowi.
• Systemy sterowania i automatyki budynkowej – łatwe prowadzenie przewodów sygnałowych i zasilających w jednym miejscu.

Wskazówki Montażowe

Montaż wspornika listew przyłączeniowych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wspornik mocuje się wewnątrz rozdzielnicy XL3 125 zgodnie z instrukcją producenta – nie wymaga użycia narzędzi specjalnych. Po zamontowaniu listwy przyłączeniowej (np. L-50) należy sprawdzić poprawność osadzenia i brak możliwości przesuwania się elementów. Przekrój przewodów dobieraj zgodnie z obciążeniem prądowym i normami PN-IEC 60364. Moment dokręcania śrub listwy przyłączeniowej – według dokumentacji technicznej producenta listwy.

FAQ

• Ile zacisków ma listwa przeznaczona do tego wspornika? Wspornik został zaprojektowany do listew przyłączeniowych o 50 zaciskach. Zapewnia stabilne mocowanie i łatwy dostęp do każdego zacisku.
• Czy wspornik pasuje do rozdzielnic innych serii niż XL3 125? Jest dedykowany wyłącznie do rozdzielnic naściennych XL3 125. W innych rozdzielnicach może nie zapewnić odpowiedniego mocowania i bezpieczeństwa.
• Czy wspornik można łatwo zdemontować po zamontowaniu rozdzielnicy? Tak, konstrukcja wspornika umożliwia jego demontaż (np. w celu wymiany listwy lub rekonfiguracji okablowania) bez konieczności demontażu całej rozdzielnicy.
