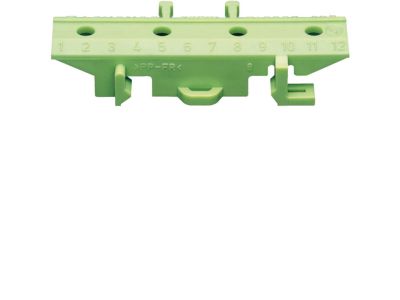

Wspornik izolacyjny żółtozielony | KZ013 Hager

Opis i Kluczowe Cechy

Wspornik izolacyjny żółto-zielony KZ013 to element montażowy przeznaczony do bezpiecznego prowadzenia i mocowania przewodów ochronnych (PE) w rozdzielnicach elektrycznych. Jego charakterystyczne, żółto-zielone wybarwienie ułatwia szybką identyfikację wizualną, zgodną z ogólnie przyjętym oznakowaniem przewodów ochronnych, co redukuje ryzyko pomyłek podczas instalacji i serwisu.

• Kolor żółto-zielony: nie wymaga dodatkowego oznakowania – od razu wskazuje na przeznaczenie do przewodu PE, usprawniając pracę elektryka.
• Konstrukcja izolacyjna: zapewnia fizyczne oddzielenie przewodu ochronnego od innych elementów przewodzących w rozdzielnicy, podnosząc bezpieczeństwo użytkowania.
• Uniwersalny montaż: standardowo wspornik montuje się na szynie DIN 35 mm (TH35), co pozwala na łatwą integrację z typową aparaturą modułową.
• Kompaktowe wymiary: nie zajmuje dużo miejsca na szynie – idealny do ciasnych rozdzielnic.

Zgodność z Normami

Wspornik izolacyjny KZ013 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi osprzętu rozdzielnicowego oraz oznaczeń przewodów ochronnych (kolorystyka żółto-zielona). Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Szczegółowe deklaracje zgodności dostępne są na życzenie.

Zastosowanie

Wspornik izolacyjny żółto-zielony sprawdza się wszędzie tam, gdzie wymagane jest widoczne i bezpieczne uziemienie. Stosowany głównie w rozdzielnicach niskiego napięcia oraz szafach sterowniczych.

• Mocowanie i oznaczanie przewodu ochronnego PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów uziemiających dla obudów metalowych i konstrukcji wsporczych.
• Separacja galwaniczna przewodu ochronnego od innych obwodów w systemach automatyki budynkowej.
• Modernizacja lub rozbudowa istniejących instalacji – szybkie dodanie nowego punktu uziemienia.

Wskazówki Montażowe

Montaż wspornika izolacyjnego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Wspornik montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Do mocowania przewodu należy użyć odpowiedniego zacisku (np. śrubowego) – moment dokręcania powinien być zgodny z zaleceniami producenta. Przekrój podłączanego przewodu ochronnego dobrać do prądu zwarciowego w instalacji.

FAQ

• Do czego służy żółto-zielony wspornik izolacyjny? Służy do bezpiecznego mocowania i wizualnego oznaczenia przewodu ochronnego (PE) w rozdzielnicy. Kolor żółto-zielony identyfikuje go jako element uziemiający.
• Czy wspornik pasuje do standardowej szyny DIN 35 mm? Tak, jest kompatybilny z szyną TH35, najczęściej używaną w rozdzielnicach modułowych. Montaż odbywa się przez zatrzaśnięcie.
• Jaki jest stopień ochrony IP tego wspornika? Wspornik jako element montażowy umieszczany wewnątrz rozdzielnicy nie ma przypisanego stopnia ochrony – ochronę zapewnia obudowa rozdzielnicy (zwykle IP20 lub wyższy).
