Wspornik i szyny nośne, BFZ-DINS-5/120 | 283104 Eaton

Alternatywny kod produktu: BFZ-DINS-5/120

Opis i Kluczowe Cechy

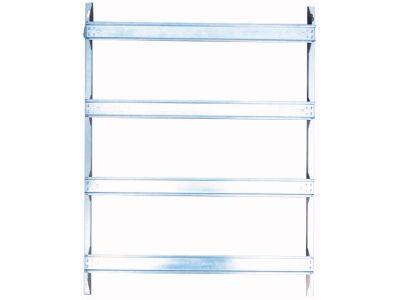

Wspornik i szyny nośne BFZ-DINS-5/120 (symbol 283104) firmy Eaton to demontowalna rama montażowa na szynę DIN, przeznaczona do modułowych urządzeń instalacyjnych o rozstawie 45 mm. Konstrukcja składa się z 5 rzędów, każdy mieszczący 24 jednostki montażowe, co daje łącznie 120 modułów – pozwala to na uporządkowaną i gęstą zabudowę aparatury w rozdzielnicach i szafach sterowniczych. Rama wykonana jest z blachy stalowej ocynkowanej, odpornej na korozję, a rozstaw szyn zbiorczych DIN wynosi 150 mm, co zapewnia zgodność z typowymi systemami rozdzielczymi.

• 5 rzędów, 24 jednostki montażowe na rząd: Łączna pojemność 120 modułów (w rozstawie 45 mm) umożliwia efektywne rozmieszczenie dużej liczby aparatów przy zachowaniu przejrzystej struktury okablowania.
• Demontowalna rama na szynę DIN: Umożliwia łatwy montaż i późniejszą modyfikację układu – szyny można wymieniać lub przesuwać bez ingerencji w obudowę.
• Rozstaw szyn zbiorczych 150 mm: Zoptymalizowany wymiar dla standardowych rozdzielnic natynkowych i podtynkowych, zapewniający stabilne podparcie dla szyn DIN.
• Blacha stalowa ocynkowana: Wytrzymała i odporna na korozję konstrukcja gwarantuje długotrwałą pracę nawet w środowisku o podwyższonej wilgotności.
• Kompatybilność z akcesoriami Eaton: Rama współpracuje z zestawem montażowym BFZ-NZM1-SET(/33) dla wyłączników Eaton, a także z uniwersalną płytą montażową (BFZ-O-ITMPL..) i zestawem do obudów podtynkowych (BFZ-U-MPL..).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Konstrukcja oparta na standardzie szyny DIN (35 mm) zapewnia zgodność z powszechnie stosowanymi systemami montażowymi w instalacjach niskiego napięcia oraz w rozdzielnicach budynkowych i przemysłowych.

Zastosowanie

Wspornik BFZ-DINS-5/120 znajduje zastosowanie wszędzie tam, gdzie wymagana jest uporządkowana zabudowa modułowych urządzeń instalacyjnych – od prostych rozdzielnic mieszkaniowych po złożone szafy sterownicze w obiektach przemysłowych.

• Organizacja aparatury modułowej w rozdzielnicach natynkowych i podtynkowych – idealne rozwiązanie przy modernizacji lub rozbudowie istniejących instalacji.
• Montaż zestawów z wyłącznikami Eaton (z zastosowaniem zestawu BFZ-NZM1-SET) – dedykowane połączenie umożliwia szybki montaż bez konieczności dodatkowej obróbki mechanicznej.
• Tworzenie szaf sterowniczych z koncentratorem styczników, przekaźników i sterowników PLC – 120 miejsc montażowych pozwala na dużą gęstość upakowania przy zachowaniu czytelności.
• Baza dla obudów specjalnych (np. w systemach BFZ) – rama stanowi szkielet, na którym można osadzić płyty montażowe i osprzęt do konkretnych zastosowań.

Wskazówki Montażowe

Montaż wspornika i szyn nośnych BFZ-DINS-5/120 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Ramę mocuje się w obudowie rozdzielnicy lub szafy sterowniczej za pomocą odpowiednich zestawów montażowych Eaton (BFZ-O-ITMPL.. do obudów natynkowych lub BFZ-U-MPL.. do podtynkowych). Szyny DIN (TH35) mocowane są w rozstawie 150 mm – należy dokręcić elementy złącz zgodnie z momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów ochronnych i roboczych dobrać do obciążenia prądowego całej instalacji.

FAQ

• Ile jednostek montażowych mieści rama BFZ-DINS-5/120? Łącznie 120 jednostek (5 rzędów × 24 jednostki w rozstawie 45 mm). Każdy rząd jest przystosowany do standardowych aparatów modułowych o szerokości 1 modułu (18 mm).
• Czy szyny można demontować? Tak, rama jest demontowalna – szyny DIN można wymontować i zamontować ponownie bez konieczności demontażu całej obudowy, co ułatwia modyfikację układu lub wymianę uszkodzonego odcinka.
• Jakie akcesoria są dedykowane do tego wspornika? Do integracji z wyłącznikami Eaton służy zestaw BFZ-NZM1-SET(/33). Do montażu w obudowach natynkowych dostępny jest zestaw BFZ-O-ITMPL.. (uniwersalna płyta montażowa), a do podtynkowych – BFZ-U-MPL...
