Wspornik dystansowy do montażu aparatów modułowych i DPX3 na wsporniku TH35 | 338240 Legrand

Opis i Kluczowe Cechy

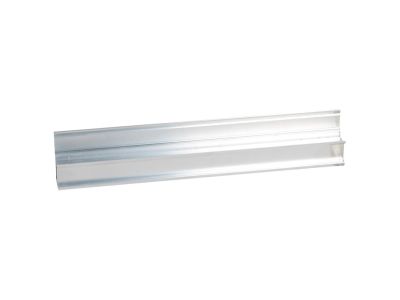

Wspornik dystansowy o numerze referencyjnym 338240 to specjalistyczny element montażowy zaprojektowany przez firmę Legrand, dedykowany do systemów rozdzielnic serii XL3 S 160. Głównym zadaniem tego komponentu jest niwelowanie różnic w głębokości montażowej pomiędzy standardową aparaturą modułową a kompaktowymi wyłącznikami nadprądowymi serii DPX3 160 oraz DPX3 250. Dzięki zastosowaniu tego wspornika, instalator ma możliwość estetycznego i poprawnego technicznie umieszczenia obu typów aparatów w jednym rzędzie na wspólnej szynie montażowej TH35 (DIN).

• Kompatybilność systemowa: Produkt w pełni zintegrowany z systemem obudów XL3 S 160.
• Optymalizacja przestrzeni: Pozwala na tworzenie mieszanych rzędów aparatury, co znacząco redukuje wymaganą powierzchnię wewnątrz rozdzielnicy.
• Solidna konstrukcja: Wykonany z wysokiej jakości materiałów odpornych na obciążenia mechaniczne występujące podczas operowania dźwigniami wyłączników DPX3.
• Precyzyjne dopasowanie: Gwarantuje idealne zlicowanie frontów aparatów modułowych z maskownicami, zachowując stopień ochrony i estetykę elewacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do rozdzielnic niskiego napięcia. Wspornik spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa użytkowania oraz jest kompatybilny z normą IEC/EN 61439, która definiuje parametry zestawów rozdzielczych i sterowniczych. Zastosowanie oryginalnych akcesoriów Legrand gwarantuje zachowanie pełnej certyfikacji systemu XL3 S.

Zastosowanie

Wspornik dystansowy znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych w budownictwie komercyjnym oraz przemysłowym. Jest niezbędny wszędzie tam, gdzie zachodzi potrzeba integracji zabezpieczeń głównych (DPX3) z obwodami odbiorczymi chronionymi przez aparaturę modułową (wyłączniki nadprądowe, różnicowoprądowe) w obrębie jednego pola montażowego. Idealnie sprawdza się w tablicach piętrowych oraz rozdzielnicach sterowniczych, gdzie kluczowa jest przejrzystość układu i łatwość serwisowania.

Wskazówki Montażowe

Montaż wspornika 338240 odbywa się bezpośrednio na standardowej szynie profilowanej TH35. Przed przystąpieniem do instalacji należy zweryfikować układ aparatów w rzędzie. Wspornik należy umieścić pod aparatami modułowymi, aby wysunąć je do przodu, wyrównując ich głębokość do poziomu wyłączników DPX3 160/250. Należy upewnić się, że zatrzaski wspornika są prawidłowo zablokowane na szynie, co zapobiegnie przesuwaniu się aparatury podczas dokręcania przewodów. Zaleca się zachowanie odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną aparatów DPX3.

FAQ

• Czy wspornik pasuje do rozdzielnic innych producentów? Produkt jest dedykowany do systemu XL3 S 160 marki Legrand i w tym środowisku gwarantuje pełną funkcjonalność.
• Czy jeden wspornik wystarczy na całą szynę? Liczba potrzebnych wsporników zależy od szerokości aparatury modułowej, którą chcemy zlicować z wyłącznikami DPX3.
• Czy wspornik wymaga użycia narzędzi? Montaż na szynie TH35 odbywa się zazwyczaj beznarzędziowo poprzez zatrzaśnięcie, jednak przy dokręcaniu aparatów należy używać certyfikowanych wkrętaków dynamometrycznych.
