Wspornik dystansowy | 405226 Legrand

Opis i Kluczowe Cechy

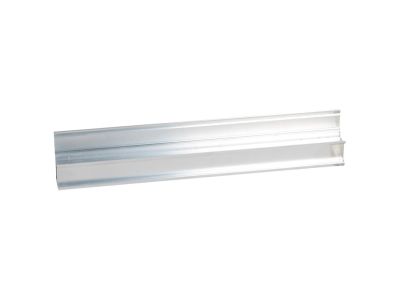

Wspornik dystansowy o symbolu 405226 to dedykowane akcesorium montażowe umożliwiające równorzędne mocowanie aparatów modułowych obok wyłączników serii DPX. Dzięki pojemności do 20 modułów pozwala na elastyczną rozbudowę szaf sterowniczych przy zachowaniu estetycznego i uporządkowanego układu. Montowany na standardowej szynie TH35 (DIN).

• Pojemność do 20 modułów: umożliwia rozmieszczenie dużej liczby aparatów w jednym rzędzie, co oszczędza miejsce w rozdzielnicy i ułatwia prowadzenie okablowania.
• Mocowanie obok wyłączników DPX: gwarantuje kompatybilność z wyłącznikami serii DPX, pozwalając na tworzenie spójnych i czytelnych rozdzielnic głównych oraz podrozdzielnic.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż na standardowej szynie nośnej, bez potrzeby stosowania dodatkowych narzędzi – zgodny z powszechnym standardem w rozdzielnicach.
• Wytrzymała konstrukcja: solidne wykonanie zapewnia stabilne utrzymanie aparatów modułowych nawet przy pełnym obciążeniu 20 modułów.
• Uniwersalne zastosowanie: dedykowany do rozdzielnic, w których wymagane jest zestawienie aparatów modułowych z wyłącznikami DPX w jednym rzędzie.

Zgodność z Normami

Wspornik dystansowy został zaprojektowany zgodnie z ogólnymi wymaganiami dla osprzętu rozdzielnic niskiego napięcia, spełniając normy europejskie (oznakowanie CE). Jego wymiary i sposób montażu są dostosowane do standardowej szyny TH35 (DIN), co zapewnia kompatybilność z aparaturą modułową powszechnie dostępną na rynku.

Zastosowanie

Wspornik dystansowy stosuje się wszędzie tam, gdzie konieczne jest poszerzenie rzędu aparatów modułowych o wyłączniki DPX bez konieczności dodawania kolejnych poziomych szyn. Przeznaczony jest do montażu w rozdzielnicach elektrycznych, szafach sterowniczych oraz pulpitach operatorskich.

• Rozbudowa rozdzielnic głównych – dołączanie aparatów modułowych (zabezpieczeń, styczników, przycisków) w tym samym rzędzie obok wyłącznika DPX.
• Modernizacja istniejących szaf sterowniczych – wykorzystanie wolnych miejsc na szynie TH35 poprzez dodanie wspornika.
• Porządkowanie instalacji – uniknięcie konieczności stosowania dodatkowych profili montażowych, co skraca czas prac montażowych.
• Automatyka budynkowa i przemysłowa – elastyczne zestawianie różnych typów aparatury w jednej linii montażowej.

Wskazówki Montażowe

Montaż wspornika dystansowego oraz instalacja na nim aparatów modułowych powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wspornik mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie; w razie potrzeby można go zdemontować za pomocą śrubokręta. Dokręcanie aparatów modułowych do wspornika – zgodnie z dokumentacją techniczną poszczególnych urządzeń. Przekroje przewodów dobierać do prądów znamionowych aparatów.

FAQ

• Ile maksymalnie modułów można zamontować na wsporniku? Wspornik dystansowy został zaprojektowany na maksymalnie 20 modułów (1 moduł = 18 mm). Po przekroczeniu tej liczby układ może być niestabilny.
• Czy wspornik pasuje do wszystkich wyłączników DPX? Tak, wspornik jest dedykowany do montażu obok wyłączników serii DPX produkowanych przez firmę Hager. Przed montażem warto sprawdzić kompatybilność z konkretnym modelem DPX (np. DPX3).
• Jaki jest stopień ochrony IP tego wspornika? Jako element montażowy (akcesorium wewnątrz rozdzielnicy) wspornik nie posiada określonego stopnia IP. Jego stosowanie w klasie ochronności II jest możliwe po zapewnieniu odpowiedniej izolacji całego układu.
