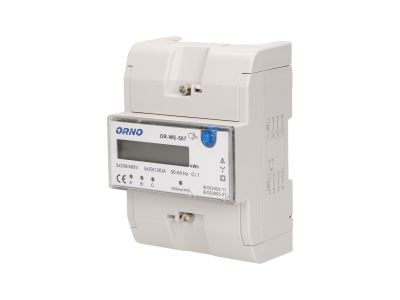

Wskaźnik zużycia energii elektrycznej 3-fazowy 3x20(120)A | OR-WE-507 Orno

Opis i Kluczowe Cechy

Wskaźnik zużycia energii elektrycznej ORNO OR-WE-507 to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania poboru mocy czynnej w układach trójfazowych. Urządzenie dokonuje wskazań w jednostkach metrycznych (kWh), co pozwala na rzetelne rozliczanie zużycia energii. Sercem wskaźnika jest specjalistyczny układ elektroniczny, który pod wpływem przepływającego prądu oraz przyłożonego napięcia generuje impulsy w ilości ściśle proporcjonalnej do pobieranej energii elektrycznej. Taka technologia gwarantuje wysoką dokładność pomiarową, niezbędną w profesjonalnych instalacjach elektroenergetycznych.

• Wyświetlacz LCD (5+1): Czytelny ekran pozwala na monitorowanie całkowitego zużycia energii, gdzie pięć cyfr oznacza jednostki całkowite, a jedna cyfra po przecinku wskazuje części dziesiętne kilowatogodziny.
• Wysoki prąd maksymalny: Parametr 3x20(120)A oznacza, że urządzenie posiada prąd bazowy 20A, natomiast jego maksymalna obciążalność wynosi aż 120A na każdą fazę, co czyni go idealnym do instalacji o dużym zapotrzebowaniu na moc.
• Sygnalizacja LED: Pobór energii w każdej z faz jest na bieżąco sygnalizowany poprzez miganie diody LED, co umożliwia szybką diagnostykę pracy układu.
• Dodatkowy wskaźnik z funkcją kasowania: Urządzenie zostało wyposażone w pomocniczy licznik, który użytkownik może zresetować w dowolnym momencie, co ułatwia monitorowanie zużycia energii w określonych przedziałach czasowych lub podczas testów konkretnych odbiorników.

Zgodność z Normami

Wskaźnik ORNO OR-WE-507 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi urządzeń do pomiaru energii elektrycznej. Wykorzystanie nowoczesnych komponentów elektronicznych zapewnia stabilność parametrów pomiarowych w czasie oraz odporność na zakłócenia elektromagnetyczne występujące w sieciach przemysłowych i domowych. Urządzenie spełnia standardy bezpieczeństwa wymagane dla aparatury modułowej montowanej w rozdzielnicach elektrycznych.

Zastosowanie

Dzięki swojej konstrukcji i szerokiemu zakresowi prądowemu, wskaźnik znajduje zastosowanie w wielu obszarach:

• Podliczniki w obiektach komercyjnych: Idealny do wydzielania kosztów energii dla poszczególnych najemców w biurowcach lub halach magazynowych.
• Instalacje przemysłowe: Monitorowanie zużycia energii przez konkretne maszyny i urządzenia trójfazowe w celu optymalizacji kosztów operacyjnych.
• Gospodarstwa domowe: Kontrola zużycia energii przez energochłonne odbiorniki, takie jak pompy ciepła, piece elektryczne czy stacje ładowania pojazdów elektrycznych.
• Systemy zarządzania energią: Jako element zbierający dane o obciążeniu poszczególnych sekcji zasilania.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia dokładności pomiarów i bezpieczeństwa użytkowania. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy zapewnić odpowiedni docisk przewodów w zaciskach śrubowych, aby zminimalizować rezystancję styku i zapobiec przegrzewaniu się styków przy prądach rzędu 120A.
• Przekrój przewodów: Dobór przewodów zasilających musi być dostosowany do maksymalnego prądu obciążenia (120A), aby uniknąć spadków napięcia i nadmiernego nagrzewania izolacji.
• Schemat połączeń: Podłączenie faz (L1, L2, L3) oraz przewodu neutralnego (N) musi być wykonane zgodnie ze schematem umieszczonym na obudowie urządzenia lub w instrukcji obsługi.

FAQ

1. Czy wskaźnik OR-WE-507 posiada certyfikat MID?
Urządzenie służy do wewnętrznego monitorowania zużycia energii (rozliczenia wewnątrzobiektowe). W przypadku konieczności rozliczeń z dostawcą energii należy zweryfikować aktualne wymagania lokalnego operatora sieci.

2. Co oznacza zapis 3x20(120)A?
Jest to oznaczenie prądu bazowego (20A), przy którym urządzenie zachowuje najwyższą klasę dokładności, oraz prądu maksymalnego (120A), który może bezpiecznie i w sposób ciągły przepływać przez licznik.

3. Jak zresetować dodatkowy wskaźnik zużycia?
Na obudowie urządzenia znajduje się dedykowany przycisk lub mechanizm umożliwiający wyzerowanie pomocniczego licznika, co pozwala na rozpoczęcie nowego cyklu pomiarowego bez wpływu na licznik główny.
