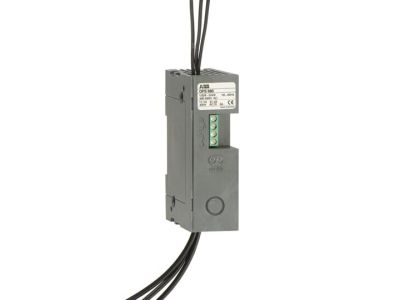

Wskaźnik zadziałania bezpieczników OFS690 | 1SCA022715R9920 ABB

Alternatywny kod produktu: 1SCA022715R9920

Opis i Kluczowe Cechy

Wskaźnik zadziałania bezpieczników OFS690 (symbol 1SCA022715R9920) to kluczowy element diagnostyczny w układach z OS rozłącznikami bezpiecznikowymi. Zaprojektowany do współpracy z rozłącznikami 3- i 4-biegunowymi, umożliwia szybkie i precyzyjne wykrywanie przepalonych wkładek bezpiecznikowych oraz identyfikację fazy, w której doszło do awarii. Modułowa konstrukcja gwarantuje kompaktowe wymiary i łatwy montaż w szafach rozdzielczych.

• Wykrywanie zadziałania wkładek bezpiecznikowych: Natychmiastowa sygnalizacja awarii w danej fazie, co skraca czas diagnozy i minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• Kompatybilność z 3- i 4-biegunowymi OS rozłącznikami: Uniwersalne rozwiązanie dla szerokiego zakresu aplikacji w instalacjach elektrycznych.
• Modułowa budowa: Umożliwia szybki montaż i wymianę, zachowując kompaktowe wymiary – idealne do gęstych układów rozdzielczych.
• Wskaźnik mechaniczny (optyczny): Przejrzysta sygnalizacja awarii poprzez wysunięcie znacznika, widoczna bez konieczności otwierania szafy sterowniczej.
• Współpraca z różnymi typami wkładek (DIN, BS, NFC): Uniwersalność rozwiązania dla różnych standardów bezpiecznikowych.

Zgodność z Normami

Wskaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa dla aparatury rozdzielczej, zapewniając niezawodność w warunkach eksploatacyjnych.

Zastosowanie

Wskaźnik zadziałania bezpieczników OFS690 znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiej identyfikacji awarii oraz niezawodnej ochrony przeciwprzepięciowej.

• Szafy rozdzielcze w zakładach przemysłowych – monitorowanie stanu bezpieczników w układach zasilania maszyn i urządzeń.
• Budynki użyteczności publicznej (biura, szpitale, centra handlowe) – identyfikacja awarii w obwodach zasilających krytyczne systemy.
• Instalacje fotowoltaiczne i energetyka odnawialna – sygnalizacja awarii w układach zabezpieczeń.
• Układy sterowania w maszynach przemysłowych – minimalizacja przestojów produkcyjnych dzięki szybkiej diagnostyce.

Wskazówki Montażowe

Montaż wskaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy go zamontować na OS rozłączniku bezpiecznikowym zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Po zamontowaniu sprawdzić poprawność sygnalizacji – znacznik powinien być widoczny w przypadku zadziałania wkładki bezpiecznikowej. Regularnie kontrolować stan mechanizmu wskaźnika podczas przeglądów technicznych.

FAQ

• Czy wskaźnik OFS690 współpracuje z wkładkami bezpiecznikowymi typu D0? Wskaźnik jest kompatybilny z wkładkami DIN, BS i NFC, jednak nie ma potwierdzenia współpracy z typem D0 – sprawdź kartę katalogową lub dokumentację techniczną.
• Czy wskaźnik jest wyposażony w dodatkowe styki sygnalizacyjne? Dane produktu nie zawierają informacji o dodatkowych stykach sygnalizacyjnych – wskaźnik działa wyłącznie na zasadzie mechanicznego wysunięcia znacznika.
• Jakie są zalecane odstępy serwisowe dla wskaźnika? Regularna kontrola stanu wskaźnika powinna być przeprowadzana podczas przeglądów instalacji, jednak częstotliwość nie została określona w dokumentacji. Zalecany jest wzrokowa ocena stanu mechanizmu co najmniej raz na rok.
