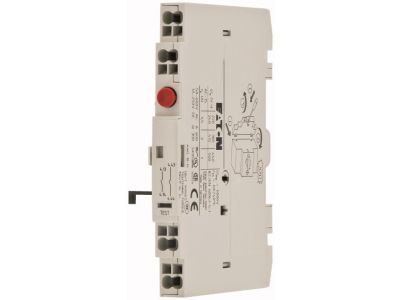

Wskaźnik wyzwolenia AGM 2xNO | 199329 Eaton

Alternatywny kod produktu: AGM2-10-PKZ0-PI

Opis i Kluczowe Cechy

Wskaźnik wyzwolenia AGM o numerze katalogowym 199329 to zaawansowane akcesorium sygnalizacyjne renomowanej marki EATON, zaprojektowane z myślą o precyzyjnej diagnostyce stanów pracy wyłączników silnikowych. Urządzenie zostało wyposażone w dwa niezależne zestyki zwierne (2xNO), które umożliwiają zdalne przekazywanie informacji o statusie zabezpieczenia do systemów nadrzędnych, takich jak sterowniki PLC czy panele operatorskie HMI. Kluczową innowacją jest zastosowanie zacisków sprężynowych typu Push-In, które znacząco skracają czas montażu i gwarantują trwałe połączenie odporne na wstrząsy oraz drgania, eliminując konieczność okresowego dociągania śrub.

Wskaźnik oferuje różnorodną sygnalizację stanów awaryjnych, pozwalając na szybką identyfikację przyczyny przestoju. System rozróżnia dwa kluczowe zdarzenia: ogólny komunikat o wyzwoleniu wynikający z przeciążenia termicznego oraz specyficzne wyzwolenie spowodowane zwarciem w obwodzie. Dzięki temu służby utrzymania ruchu mogą błyskawicznie podjąć odpowiednie działania naprawcze, co minimalizuje czasy przestojów w procesach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice przemysłowej. Jako komponent dedykowany do współpracy z seriami PKZM oraz PKE, spełnia wymagania dotyczące aparatury sterowniczej i zabezpieczającej. Zastosowanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych mechanizmów stykowych zapewnia długą żywotność mechaniczną i elektryczną, co jest potwierdzone certyfikacją producenta EATON, lidera w dziedzinie zarządzania energią.

Zastosowanie

Wskaźnik AGM 2xNO znajduje szerokie zastosowanie w nowoczesnych układach sterowania silnikami. Jest w pełni kompatybilny z szeroką gamą wyłączników silnikowych EATON, w tym modelami:

• PKZM0 oraz PKZM4
• PKZM0-T (do transformatorów)
• PKM0 oraz PKZM01
• Elektroniczne wyłączniki silnikowe PKE

Urządzenie może być również łączone z modułami wyłączników pomocniczych serii NHI...-PKZ0(-PI), NHI-E-...-PI oraz NHI-B-...-PI, co pozwala na budowę rozbudowanych układów logiki stykowej bez konieczności stosowania dodatkowych przekaźników pośredniczących.

Wskazówki Montażowe

Konstrukcja wskaźnika AGM 199329 pozwala na elastyczną instalację w zależności od dostępnego miejsca w rozdzielnicy. Możliwy jest montaż od góry urządzenia lub montaż boczny, co ułatwia optymalne prowadzenie przewodów. Dzięki technologii Push-In, montaż przewodów polega na ich bezpośrednim wsunięciu w zacisk, co zapewnia optymalną siłę docisku styku przez cały okres eksploatacji. Przed przystąpieniem do montażu należy upewnić się, że wyłącznik główny jest w stanie beznapięciowym. Wskaźnik należy zatrzasnąć w dedykowanym gnieździe wyłącznika silnikowego, aż do usłyszenia charakterystycznego kliknięcia, co potwierdza poprawne osadzenie mechaniczne.

FAQ

• Czy wskaźnik wymaga narzędzi do podłączenia przewodów? Dzięki zaciskom sprężynowym Push-In, przewody sztywne lub z tulejkami można montować bez użycia narzędzi. Do demontażu lub montażu linek bez tulejek wystarczy standardowy wkrętak płaski.
• Jak odróżnić wyzwolenie zwarciowe od przeciążeniowego? Wskaźnik AGM posiada mechanizm różnicujący, który aktywuje odpowiednie zestyki w zależności od rodzaju zakłócenia, co pozwala na precyzyjną diagnostykę w układzie sterowania.
• Czy produkt pasuje do starszych serii PKZM? Wskaźnik jest dedykowany do aktualnych serii PKZM0, PKZM4 oraz PKE. W przypadku bardzo starych wykonań zaleca się weryfikację kompatybilności mechanicznej gniazda akcesoriów.
