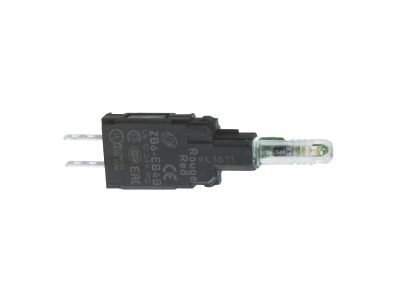

Wskaźnik świetlny biały 48-120V LED standardowy Faston Harmony XB6 | ZB6EG1B Schneider Electric

Opis i Kluczowe Cechy

Wskaźnik świetlny LED biały 48-120V ZB6EG1B z serii Harmony XB6 to kompaktowy element sygnalizacji optycznej przeznaczony do montażu w panelach sterowniczych i rozdzielnicach. Dzięki wbudowanej diodzie LED zapewnia wyraźną, długowieczną sygnalizację przy minimalnym poborze energii. Szeroki zakres napięcia zasilania od 48 do 120 V AC/DC oraz złącza Faston ułatwiające podłączenie czynią go uniwersalnym rozwiązaniem dla instalatorów.

• Dioda LED (kolor biały): długa żywotność, niskie zużycie energii i wysoka widoczność – sygnalizacja wyraźna nawet w jasnym otoczeniu, redukcja kosztów eksploatacji.
• Zakres napięcia 48–120 V AC/DC: uniwersalne zasilanie pozwala na stosowanie w różnych obwodach sterowniczych bez konieczności doboru oddzielnych wersji napięciowych.
• Złącza Faston (6,3 mm): szybki i pewny montaż połączeń, oszczędność czasu instalacji, brak konieczności stosowania narzędzi specjalistycznych.
• Standardowa konstrukcja Harmony XB6: kompatybilność z typowymi obudowami i otworami montażowymi (ø 22 mm) – łatwa wymiana i rozbudowa panelu.
• Solidna obudowa z tworzywa: odporność na wibracje i udary mechaniczne, gwarancja niezawodnej sygnalizacji w warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z normami IEC/EN dotyczącymi aparatury sterowniczej i sygnalizacyjnej zapewnia bezpieczne użytkowanie w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wskaźnik świetlny ZB6EG1B znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna sygnalizacja stanu pracy urządzeń – w sterowaniu maszyn, panelach operatorskich oraz w automatyce budynkowej.

• Sygnalizacja stanów pracy (napięcie obecne, awaria, tryb gotowości) na maszynach i urządzeniach.
• Wizualne potwierdzenie zadziałania przekaźników, styczników lub wyłączników w szafach sterowniczych.
• Element paneli operatorskich w automatyce przemysłowej (PLC, HMI).
• Optyczny wskaźnik w systemach BMS i inteligentnym sterowaniu budynkiem.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do instalacji bezwzględnie odłączyć napięcie. Wskaźnik montuje się w otworze o średnicy 22 mm w płycie czołowej (grubość do 6 mm) i zabezpiecza pierścieniem montażowym. Do podłączenia zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia oraz złączy Faston 6,3 mm. Wartości momentów dokręcania – zgodnie z dokumentacją producenta.

FAQ

• Czy wskaźnik jest wyposażony w podświetlenie LED? Tak, wbudowana dioda LED emituje światło białe, zapewniając długą żywotność i niski pobór prądu. Nie wymaga wymiany źródła światła.
• Jaki jest dopuszczalny zakres napięcia zasilania? Urządzenie pracuje poprawnie w zakresie napięcia od 48 V do 120 V zarówno dla prądu stałego (DC), jak i przemiennego (AC).
• Jaki stopień ochrony ma ten wskaźnik? Producent nie podaje konkretnej wartości IP. Standardowo dla elementów montowanych w panelu (część czołowa) przyjmuje się, że stopień ochrony zależy od zastosowanej obudowy – zalecamy montaż w otworze z uszczelką dla uzyskania wyższego IP.
