Wskaźnik położenia NEF30WPW 24-230V, diodowy, czerwono-zielono-żółty | W0-NEF30WPW Promet

Opis i Kluczowe Cechy

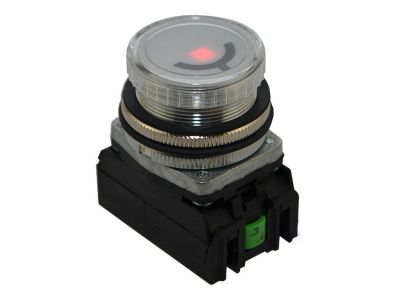

Wskaźnik położenia NEF30WPW marki PROMET to zaawansowany komponent sygnalizacyjny, zaprojektowany z myślą o wymagających aplikacjach w automatyce i energetyce przemysłowej. Urządzenie charakteryzuje się wyjątkową wszechstronnością dzięki szerokiemu zakresowi napięcia zasilania, który wynosi od 24V do 230V AC/DC. Zastosowanie nowoczesnej technologii diodowej LED gwarantuje nie tylko wysoką luminancję i doskonałą widoczność w trudnych warunkach oświetleniowych, ale również długą żywotność i energooszczędność układu.

• Multikolorowa sygnalizacja: Urządzenie oferuje trzy kolory (czerwony, zielony, żółty), co pozwala na precyzyjne odwzorowanie stanów procesowych.
• Zmienna konfiguracja wyświetlania: W zależności od sposobu podłączenia elektrycznego, wskaźnik może wyświetlać linię pionową lub poziomą, co jest kluczowe przy wizualizacji stanu aparatury łączeniowej.
• Solidna konstrukcja: Seria NEF30 została zaprojektowana do montażu w standardowych otworach o średnicy 30 mm, co zapewnia kompatybilność z większością pulpitów sterowniczych.
• Szeroki zakres napięciowy: Możliwość pracy w zakresie 24-230V eliminuje konieczność stosowania różnych wariantów urządzeń dla różnych napięć sterowniczych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących aparatury sterowniczej i sygnalizacyjnej. Stopień ochrony obudowy zapewnia bezpieczną eksploatację w środowisku przemysłowym, chroniąc układ przed pyłem i wilgocią, co jest niezbędne dla zachowania ciągłości pracy systemów energetycznych.

Zastosowanie

Wskaźnik NEF30WPW znajduje szerokie zastosowanie wszędzie tam, gdzie niezbędna jest jednoznaczna wizualizacja stanu urządzeń wykonawczych. Jest niezastąpiony w:

• Energetyce zawodowej: Sygnalizacja położenia styków wyłączników mocy, odłączników oraz uziemników w polach rozdzielczych.
• Tablicach synoptycznych: Wizualizacja przepływów w układach hydraulicznych oraz sieciach gazowych poprzez wskazywanie położenia zaworów i zasuw.
• Automatyce przemysłowej: Monitorowanie stanu pracy maszyn i linii produkcyjnych, gdzie orientacja linii (pion/poziom) intuicyjnie informuje o statusie "otwarte/zamknięte" lub "praca/stop".

Wskazówki Montażowe

Montaż wskaźnika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie montuje się w otworze o średnicy 30 mm. Podczas podłączania przewodów należy zwrócić szczególną uwagę na schemat połączeń, aby uzyskać pożądaną orientację linii (pionową lub poziomą). Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, co zapewnia trwały styk i odporność na drgania mechaniczne. Należy przestrzegać znamionowego momentu dokręcania zacisków śrubowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnej przewodności elektrycznej.

FAQ

• Czy wskaźnik wymaga zewnętrznego zasilacza? Nie, dzięki wbudowanemu układowi elektronicznemu wskaźnik pracuje bezpośrednio w szerokim zakresie napięć od 24V do 230V AC/DC.
• Jak zmienić orientację wyświetlanej linii? Zmiana orientacji z pionowej na poziomą odbywa się poprzez odpowiednią konfigurację połączeń na zaciskach urządzenia, zgodnie z dokumentacją techniczną producenta.
• Czy diody LED są wymienne? Wskaźnik posiada zintegrowane źródło światła LED, które jest niewymienne, ale charakteryzuje się bardzo wysoką trwałością, przekraczającą standardowe żarówki wielokrotnie.
