Wskaźnik położenia NEF22WP 24-230V, diodowy, Fi-22mm, czerwono-zielony | W0-NEF22WP CZ Promet

Opis i Kluczowe Cechy

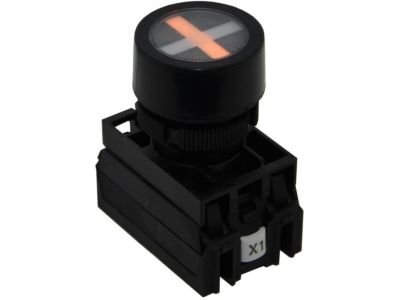

Wskaźnik położenia NEF22WP marki PROMET to zaawansowany element sygnalizacyjny, zaprojektowany z myślą o wymagających systemach automatyki i energetyki przemysłowej. Urządzenie charakteryzuje się uniwersalnym zakresem napięcia zasilania od 24V do 230V AC/DC, co pozwala na jego integrację z różnorodnymi systemami sterowania bez konieczności stosowania dodatkowych transformatorów czy zasilaczy. Wykorzystanie technologii diodowej LED gwarantuje nie tylko wysoką energooszczędność, ale również wyjątkową trwałość i doskonałą widoczność w trudnych warunkach oświetleniowych hali produkcyjnej.

• Dwukolorowa sygnalizacja: Możliwość wyświetlania koloru czerwonego i zielonego pozwala na intuicyjną identyfikację stanu urządzenia.
• Zmienna geometria świecenia: W zależności od sposobu podłączenia elektrycznego, wskaźnik może wyświetlać linię pionową lub poziomą, co jest kluczowe przy tworzeniu czytelnych schematów synoptycznych.
• Standardowy montaż: Średnica otworu montażowego wynosząca 22 mm (Fi-22mm) zapewnia pełną kompatybilność z typowymi pulpitami sterowniczymi i obudowami standardu przemysłowego.
• Szeroki zakres napięciowy: Obsługa napięć od 24V do 230V sprawia, że jest to produkt niezwykle uniwersalny w utrzymaniu ruchu i nowych projektach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania dotyczące aparatury niskonapięciowej, co potwierdza deklaracja zgodności CE. Wysoka jakość wykonania przez polskiego producenta PROMET gwarantuje niezawodność w cyklach pracy ciągłej, co jest niezbędne w sektorze energetycznym i gazowniczym.

Zastosowanie

Wskaźnik NEF22WP znajduje szerokie zastosowanie wszędzie tam, gdzie niezbędna jest precyzyjna wizualizacja stanu procesów technologicznych. Jest niezastąpiony w:

• Energetyce zawodowej: Sygnalizacja położenia styków głównych wyłączników mocy, odłączników oraz uziemników w rozdzielnicach średniego i niskiego napięcia.
• Tablicach synoptycznych: Wizualizacja przepływów w układach hydraulicznych oraz sieciach gazowych poprzez wskazywanie otwarcia lub zamknięcia zaworów i zasuw.
• Automatyce przemysłowej: Monitorowanie statusu pracy maszyn i linii produkcyjnych, informowanie o trybach pracy (np. praca/postój).

Wskazówki Montażowe

Montaż wskaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się w otworze o średnicy 22 mm, dokręcając pierścień mocujący z odpowiednim momentem, aby zapewnić stabilność i stopień ochrony panelu. Przy podłączaniu przewodów należy zwrócić szczególną uwagę na schemat połączeń, który determinuje orientację wyświetlanej linii (pionowa/pozioma) oraz kolor świecenia. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zwiększa pewność styku elektrycznego i zapobiega przegrzewaniu się zacisków.

FAQ

• Czy wskaźnik wymaga zewnętrznego rezystora przy zasilaniu 230V? Nie, wskaźnik jest przystosowany do bezpośredniego zasilania w zakresie 24-230V dzięki wbudowanemu układowi dopasowującemu.
• Czy można zmienić orientację linii po zamontowaniu? Tak, zmiana orientacji z pionowej na poziomą odbywa się poprzez zmianę sposobu podłączenia przewodów do odpowiednich zacisków urządzenia.
• Jaka jest trwałość źródła światła? Zastosowane diody LED mają żywotność przekraczającą 50 000 godzin pracy, co w praktyce oznacza wiele lat bezawaryjnej eksploatacji bez konieczności wymiany elementów świetlnych.
