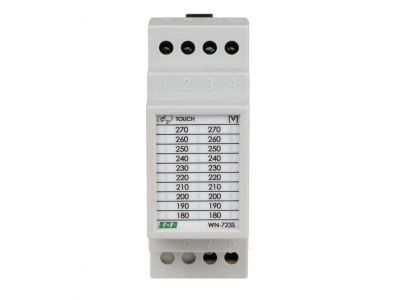

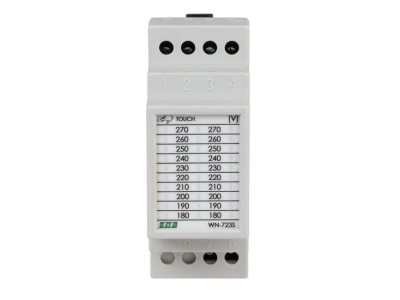

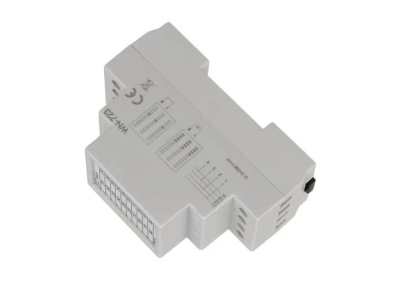

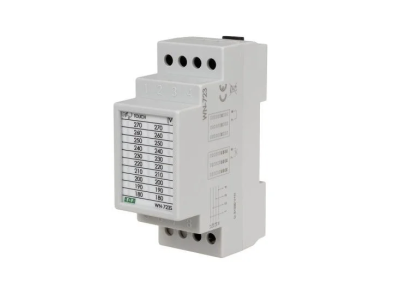

Wskaźnik napięcia trójfazowy WN-723 3x400V+ N Z wyzwalaniem wskazania WN-723S | WN-723S F&F

Opis i Kluczowe Cechy

Wskaźnik napięcia trójfazowy WN-723 3x400V+ N z wyzwalaniem WN-723S to zaawansowane urządzenie przeznaczone do ciągłego monitorowania napięcia w sieciach trójfazowych. Zaprojektowany z myślą o szybkiej identyfikacji odchyleń napięcia od normy, automatycznie wygasza ekran po 10 sekundach bezczynności, oszczędzając energię. Aktywacja urządzenia odbywa się poprzez dotykowy przycisk, co gwarantuje wygodę obsługi i eliminuje konieczność stosowania dodatkowych narzędzi.

• Ciągły monitoring napięcia: Wizualizacja wartości napięcia w zakresie 180–270V z dokładnością odczytu 10V, umożliwiająca szybką reakcję na nieprawidłowości.
• Wyzwalanie dotykowe: Aktywacja pomiaru napięcia jednym dotknięciem – intuicyjny interfejs bez zbędnych przycisków.
• Automatyczne wygaszanie ekranu: Oszczędza energię i przedłuża żywotność wskaźnika poprzez wygaszenie po 10 sekundach bezczynności.
• Tryb pracy „słupkowy” lub „pojedyncza dioda”: Możliwość wyboru sposobu wyświetlania napięcia poprzez zwarcie/wyłączenie wyprowadzeń 7-8 – dostosowanie do indywidualnych potrzeb użytkownika.
• Sygnałizacja stanów awaryjnych: Zielone diody LED dla napięcia w normie (190–260V), czerwone dla wartości skrajnych (180V i 270V) oraz miganie diod przy napięciu zbyt wysokim lub zbyt niskim – klarowna informacja o stanie sieci.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i posiada deklarację zgodności CE. Przeznaczone do stosowania w instalacjach trójfazowych zgodnych z normami VDE i IEC.

Zastosowanie

Wskaźnik napięcia WN-723 3x400V+ N z wyzwalaniem znajduje zastosowanie w instalacjach, gdzie konieczna jest ciągła kontrola napięcia w celu zapewnienia stabilności pracy urządzeń oraz bezpieczeństwa instalacji.

• Pomiar napięcia w rozdzielniach trójfazowych 400V w budynkach przemysłowych i komercyjnych.
• Monitorowanie napięcia w instalacjach maszyn i urządzeń wymagających stabilnego zasilania.
• Szybka diagnostyka stanu sieci podczas prac konserwacyjnych lub po awarii.
• Pomoc w identyfikacji problemów z napięciem w instalacjach, gdzie niezbędne jest natychmiastowe reagowanie na odchylenia.

Wskazówki Montażowe

Montaż wskaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w miejscu łatwo dostępnym dla obsługi, z uwzględnieniem możliwości aktywacji przycisku dotykowego. Przed podłączeniem należy upewnić się, że napięcie w instalacji nie przekracza 400V. Połączenie elektryczne wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na poprawność podłączenia faz. Po montażu przeprowadzić test funkcjonalny, sprawdzając poprawność sygnalizacji napięcia.

FAQ

• Czy wskaźnik działa w sieci jednofazowej? Urządzenie WN-723 jest przeznaczone wyłącznie do sieci trójfazowych 3x400V. Do pomiaru napięcia w instalacjach jednofazowych należy zastosować dedykowany wskaźnik.
• Jakie jest zużycie energii wskaźnika? Wskaźnik wyposażony jest w funkcję automatycznego wygaszania ekranu, co minimalizuje zużycie energii. Dokładne parametry poboru prądu nie zostały podane w danych produktu.
• Czy urządzenie wymaga kalibracji? Wskaźnik nie wymaga okresowej kalibracji – pomiar napięcia jest realizowany z dokładnością 10V, co jest wystarczające do celów sygnalizacyjnych. W przypadku wątpliwości dotyczących wskazań należy skontaktować się z producentem.
