Wskaźnik napięcia trójfazowy WN-723 3x400V+ N | WN-723 F&F

Opis i Kluczowe Cechy

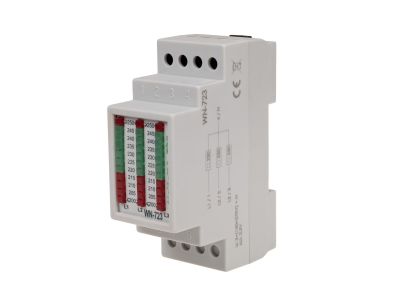

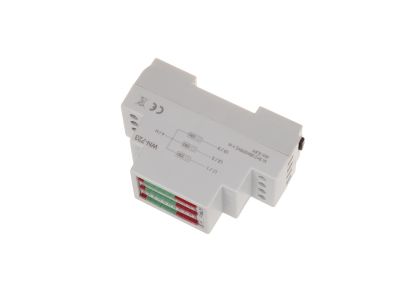

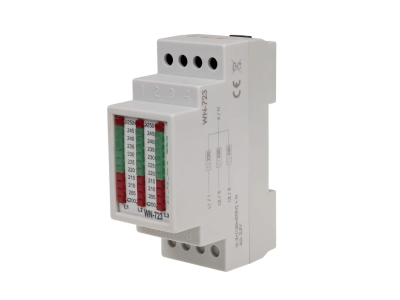

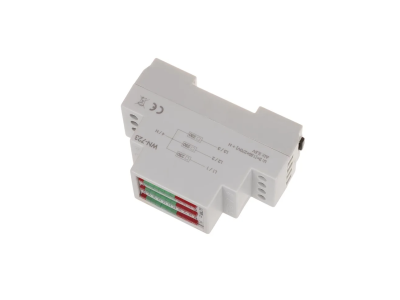

Wskaźnik napięcia WN-723 marki F&F to profesjonalne urządzenie modułowe zaprojektowane do ciągłego monitorowania parametrów sieci trójfazowej. Jako woltomierz słupkowy, przyrząd ten oferuje natychmiastową wizualizację stanu napięcia dla każdej z trzech faz oddzielnie, co znacząco ułatwia diagnostykę i nadzór nad poprawnością zasilania w rozdzielnicach przemysłowych oraz domowych.

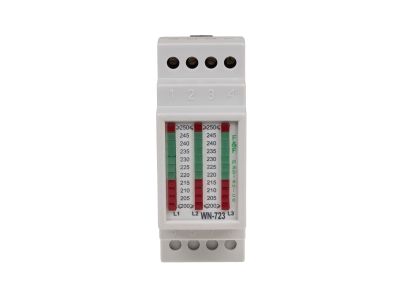

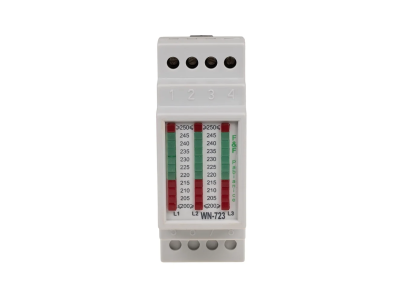

• Precyzyjna wizualizacja LED: Urządzenie wyposażone jest w trzy kolumny po 11 diod LED każda. Czytelna podziałka co 5 V oraz dokładność odczytu wynosząca 2,5 V pozwalają na szybką ocenę stabilności sieci.
• Intuicyjna kolorystyka: Zastosowanie diod zielonych dla zakresu tolerancji (215–245 V) oraz czerwonych dla wartości krytycznych umożliwia błyskawiczną identyfikację anomalii bez konieczności analizy cyfrowych wyświetlaczy.
• Szeroki zakres wskazań: Urządzenie monitoruje napięcie w przedziale od 205 V do 245 V, sygnalizując jednocześnie przekroczenie wartości skrajnych (poniżej 200 V oraz powyżej 250 V) za pomocą dedykowanych diod krańcowych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W sprawia, że wskaźnik jest urządzeniem wysoce ekonomicznym w ciągłej eksploatacji.

Zgodność z Normami

Wskaźnik napięcia WN-723 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia wymagania dyrektyw unijnych w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa niskonapięciowego, co potwierdza jego niezawodność w wymagających środowiskach technicznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowa jest stała kontrola jakości zasilania. Jest idealnym rozwiązaniem dla:

• Utrzymania ruchu w zakładach przemysłowych: Pozwala na szybką weryfikację asymetrii napięć lub zaniku fazy, co chroni silniki trójfazowe przed uszkodzeniem.
• Rozdzielnic budynkowych: Umożliwia mieszkańcom lub zarządcom monitorowanie stabilności sieci dostawcy energii.
• Systemów automatyki: Służy jako wizualny punkt kontrolny poprawności zasilania sterowników PLC i innych wrażliwych komponentów elektronicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wskaźnik WN-723 jest przystosowany do montażu na standardowej szynie DIN (TH-35), zajmując szerokość 2 modułów (35 mm). Przyłącze realizowane jest za pomocą zacisków śrubowych o maksymalnym przekroju 4,0 mm², co pozwala na pewne osadzenie przewodów. Zalecany moment dokręcania wynosi 0,5 Nm, co zapewnia optymalny styk elektryczny i zapobiega przegrzewaniu się zacisków. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Co oznacza, gdy świecą się dwie diody LED jednocześnie? W takim przypadku wartość napięcia jest średnią z wartości opisanych na wysokości tych diod, co pozwala na uzyskanie dokładności odczytu do 2,5 V.
• Czy wskaźnik wymaga zewnętrznego zasilacza? Nie, urządzenie jest zasilane bezpośrednio z mierzonych faz (3 x 250 V + N).
• Jak interpretować świecenie skrajnych diod czerwonych? Świecenie najwyższej diody z symbolem ≥ oznacza napięcie równe lub wyższe niż 250 V. Świecenie najniższej diody z symbolem ≤ oznacza napięcie równe lub niższe niż 200 V.
