Wskaźnik napięcia pulpitowy 22mm LED biały 3-fazowy 400V AC | XB5EV57L4 Schneider Electric

Opis i Kluczowe Cechy

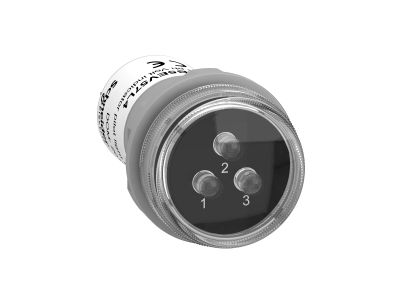

Wskaźnik napięcia pulpitowy XB5EV57L4 firmy Schneider Electric to sygnalizator optyczny przeznaczony do bezpośredniej kontroli obecności napięcia 400 V AC w sieciach trójfazowych. Wyposażony w białą diodę LED, zapewnia wyraźną i bezawaryjną sygnalizację przez długi czas. Montowany w standardowym otworze 22 mm, idealnie sprawdza się w panelach operatorskich, rozdzielnicach i maszynach przemysłowych.

• Napięcie znamionowe 400 V AC: Umożliwia bezpośrednie podłączenie do sieci trójfazowej bez konieczności stosowania zewnętrznych rezystorów – sygnalizacja obecności napięcia międzyfazowego.
• Biała dioda LED: Zapewnia doskonałą widoczność, długą żywotność (nawet do 100 000 godzin) oraz minimalny pobór energii.
• Otwór montażowy 22 mm: Zgodność z międzynarodowym standardem ułatwia instalację w typowych obudowach, pulpitach i puszkach.
• Konstrukcja bezniklowa (brak styków mechanicznych): Wyeliminowanie elementów ruchomych zwiększa niezawodność i odporność na wibracje.
• Wbudowany układ ograniczający prąd: Gwarantuje bezpieczną pracę w pełnym zakresie napięcia bez ryzyka uszkodzenia diody.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dla urządzeń sygnalizacji optycznej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wskaźnik napięcia XB5EV57L4 znajduje zastosowanie wszędzie tam, gdzie konieczna jest wizualna informacja o obecności napięcia w sieci trójfazowej 400 V AC.

• Sygnalizacja pracy maszyn i urządzeń przemysłowych – kontrola faz w szafach sterowniczych.
• Panele operatorskie na liniach produkcyjnych – szybkie wskazanie stanu zasilania.
• Rozdzielnice niskiego napięcia – pomoc w diagnostyce awarii i bezpiecznym odłączaniu obwodów.
• Automatyka budynkowa – wizualizacja stanu sieci w serwerowniach, kotłowniach czy stacjach transformatorowych.

Wskazówki Montażowe

Montaż i podłączenie wskaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm (zgodnym z normą DIN 50024). Przewody należy podłączyć zgodnie ze schematem producenta, z użyciem odpowiednich końcówek i momentu dokręcania zacisków podanego w dokumentacji technicznej. Przekrój przewodów dobrać do prądu roboczego (maksymalnie 1,5 mm² w przypadku przewodów giętkich). Po montażu upewnić się, że obudowa jest prawidłowo dociśnięta i uszczelka (jeśli występuje) zapewnia wymagany stopień ochrony.

FAQ

• Czy wskaźnik można podłączyć do napięcia 230 V AC? Nie, urządzenie jest przeznaczone wyłącznie do napięcia 400 V AC (międzyfazowego). Podłączenie do niższego napięcia spowoduje brak świecenia lub bardzo słabą widoczność diody.
• Czy diodę LED można wymienić? Nie, dioda jest zintegrowana z obudową i nie podlega wymianie. Dzięki długiej żywotności (ok. 100 000 godzin) jest to rozwiązanie bezobsługowe w typowych warunkach eksploatacji.
• Jaki jest stopień ochrony wskaźnika? Producent nie podaje konkretnej wartości IP – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz obudów lub pulpitów. W przypadku pracy w środowisku wilgotnym lub zapylonym należy zastosować dodatkową uszczelkę montażową.
