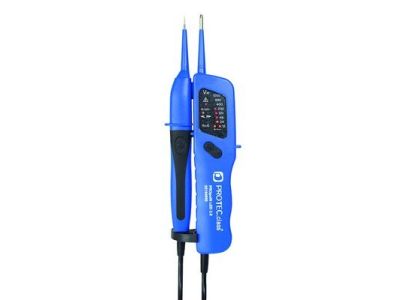

Wskaźnik napięcia PROpolN LED 2.0 (stary nr 05104117) IP65 CAT IV 055412 | 05104956 PROTEC.class

Opis i Kluczowe Cechy

Wskaźnik napięcia PROpolN LED 2.0 marki PROTEC to zaawansowane narzędzie diagnostyczne zaprojektowane z myślą o najwyższym bezpieczeństwie i precyzji pracy elektryków oraz automatyków. Urządzenie charakteryzuje się szerokim zakresem pomiarowym, obsługując napięcia przemienne AC od 6 V do 1000 V oraz napięcia stałe DC od 6 V aż do 1400 V. Dzięki zastosowaniu czytelnego wyświetlacza opartego na diodach LED, odczyt wartości jest błyskawiczny i intuicyjny nawet w trudnych warunkach oświetleniowych.

• Bezpieczeństwo bez kompromisów: Kategoria pomiarowa CAT IV 1000 V pozwala na bezpieczną pracę przy źródłach niskiego napięcia, w tym w nowoczesnych systemach fotowoltaicznych oraz przy serwisowaniu pojazdów hybrydowych i elektrycznych.
• Niezawodność pasywna: Funkcja wskazywania napięcia pozostaje aktywna nawet w przypadku rozładowania lub braku baterii, co stanowi kluczowy element ochrony osobistej montera.
• Wszechstronność: Urządzenie wyposażono w odkręcane adaptery końcówek o średnicy 4 mm, co ułatwia dopasowanie do różnych gniazd i zacisków pomiarowych.
• Test obciążenia: Możliwość testowania wyzwalaczy RCD (wyłączników różnicowoprądowych) za pomocą dwóch przycisków pozwala na celowe zwiększenie poboru prądu i sprawdzenie poprawności działania zabezpieczeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC 61243-3:2010, co gwarantuje, że wskaźnik spełnia rygorystyczne wymagania dotyczące dwubiegunowych wskaźników napięcia niskiego napięcia. Wysoki stopień ochrony IP65 zapewnia całkowitą pyłoszczelność oraz odporność na strugi wody, co umożliwia pracę w wymagających warunkach przemysłowych i zewnętrznych bez ryzyka uszkodzenia elektroniki.

Zastosowanie

PROpolN LED 2.0 to uniwersalne narzędzie, które znajdzie zastosowanie w wielu obszarach elektroenergetyki:

• Instalacje OZE: Pomiary w systemach fotowoltaicznych dzięki obsłudze napięć DC do 1400 V.
• Elektromobilność: Diagnostyka układów wysokiego napięcia w pojazdach elektrycznych (EV) i hybrydowych.
• Utrzymanie ruchu: Szybka weryfikacja ciągłości obwodów (zakres 0-50 kΩ) z sygnalizacją akustyczną i optyczną.
• Prace montażowe: Jednobiegunowy test fazy oraz dwubiegunowe sprawdzanie kolejności faz w układach trójfazowych.

Wskazówki Montażowe

Przed przystąpieniem do pomiarów należy każdorazowo sprawdzić sprawność wskaźnika na znanym źródle napięcia. Podczas testowania wyłączników RCD należy użyć obu przycisków jednocześnie, co aktywuje przełączane obciążenie. W przypadku pracy z głębokimi zaciskami w rozdzielnicach, zaleca się stosowanie dołączonych adapterów 4 mm, które zapewniają stabilny kontakt elektryczny. Po zakończeniu prac w wilgotnym środowisku, urządzenie należy przetrzeć suchą szmatką przed schowaniem do torby narzędziowej, aby zachować długowieczność obudowy o klasie IP65.

FAQ

• Czy wskaźnik wymaga baterii do działania? Podstawowa funkcja wskazywania obecności napięcia działa bez baterii. Baterie (2x AA, dołączone do zestawu) są niezbędne do obsługi funkcji dodatkowych, takich jak test ciągłości, podświetlenie czy akustyczna sygnalizacja.
• Czy urządzenie nadaje się do pracy w deszczu? Tak, dzięki klasie szczelności IP65 wskaźnik jest odporny na strugi wody i pył, co pozwala na pracę na zewnątrz.
• Jaki jest maksymalny zakres napięcia stałego? Urządzenie pozwala na bezpieczny pomiar napięcia DC do wartości 1400 V, co jest kluczowe przy nowoczesnych instalacjach PV.
