Wskaźnik napięcia jednofazowy WN-711 230V AC Z wyzwalaniem wskazania WN-711S | WN-711S F&F

Opis i Kluczowe Cechy

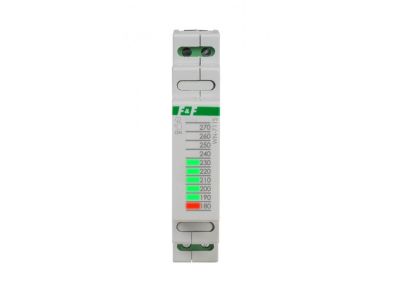

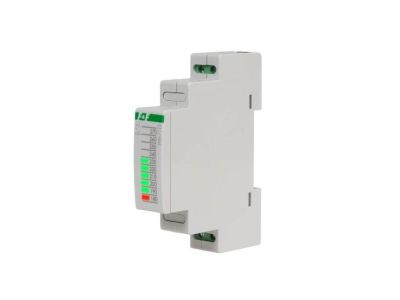

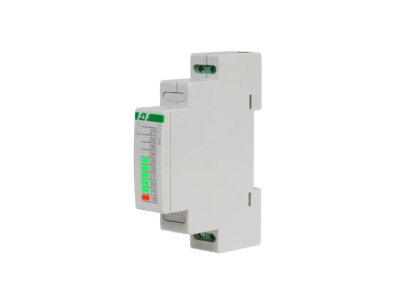

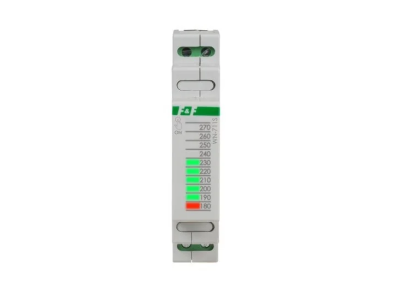

Wskaźnik napięcia jednofazowy WN-711 230V AC z wyzwalaniem wskazania to narzędzie diagnostyczne do ciągłego monitorowania napięcia w sieci jednofazowej. Urządzenie wyposażone w 9-segmentowy bargraf LED o dokładności odczytu 10V pozwala na szybką weryfikację poziomu napięcia w zakresie 180-270V. Wybór trybu pracy (słupek lub pojedyncza dioda) odbywa się poprzez zwarcie wyprowadzeń 10-12.

• Bargraf LED 180-270V z dokładnością 10V: Natychmiastowa wizualizacja poziomu napięcia – zielone diody dla zakresu 190-260V, czerwone dla wartości skrajnych (180V/270V) i miganie przy przekroczeniach (poniżej 190V lub powyżej 270V).
• Dwa tryby pracy (słupek/pojedyncza dioda): Elastyczność zastosowania – wybór trybu przez zwarcie wyprowadzeń 10-12 dostosowuje sposób sygnalizacji do indywidualnych potrzeb.
• Ciągły monitoring napięcia: Szybka identyfikacja nieprawidłowości w instalacji, zapobieganie uszkodzeniom urządzeń wrażliwych na wahania napięcia.
• Zasilanie 230V AC: Kompatybilny z powszechnie stosowanymi sieciami jednofazowymi w budynkach mieszkalnych i przemysłowych.
• Prosta instalacja: Montaż bezpośrednio w rozdzielnicy lub szafie sterowniczej – kompaktowa konstrukcja nie wymaga dodatkowej obudowy.

Zgodność z Normami

Wskaźnik napięcia WN-711 spełnia wymagania norm europejskich dotyczących bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Posiada oznaczenie CE i jest przeznaczony do instalacji zgodnych z normami niskonapięciowymi.

Zastosowanie

Wskaźnik WN-711 znajduje zastosowanie w miejscach wymagających ciągłego monitorowania napięcia sieciowego w celu zapewnienia stabilnej pracy podłączonych urządzeń.

• Instalacje przemysłowe – ochrona wrażliwych maszyn przed wahaniami napięcia.
• Obiekty użyteczności publicznej – sygnalizacja nieprawidłowości w sieci zasilającej.
• Budynki mieszkalne – monitoring napięcia w rozdzielnicach mieszkaniowych.
• Pomieszczenia techniczne i maszynownie – wczesne wykrywanie problemów z zasilaniem.

Wskazówki Montażowe

Montaż wskaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w miejscu umożliwiającym łatwą obserwację bargrafu LED. Połączenia elektryczne wykonać zgodnie z oznaczeniami na obudowie (L – faza, N – neutralny, PE – ochronny). Przed uruchomieniem sprawdzić poprawność podłączenia i stabilność mocowania. Użytkowanie w suchych pomieszczeniach, z dala od źródeł ciepła i kondensacji.

FAQ

• Jakie jest maksymalne obciążenie wskaźnika? Wskaźnik nie służy do pomiaru prądu – jest urządzeniem sygnalizacyjnym. Nie podłączaj do niego obciążenia.
• Czy można stosować wskaźnik w sieci 3-fazowej? Urządzenie przeznaczone jest wyłącznie do sieci jednofazowych 230V AC. Do monitorowania napięcia w sieciach trójfazowych należy stosować odpowiednie wskaźniki lub mierniki.
• Jak długo trwa żywotność diod LED? Żywotność diod LED w normalnych warunkach eksploatacji wynosi ponad 50 000 godzin ciągłej pracy – standardowo 5-10 lat przy typowym użytkowaniu.
