Wskaźnik napięcia jednofazowy WN-711 230V AC | WN-711 F&F

Opis i Kluczowe Cechy

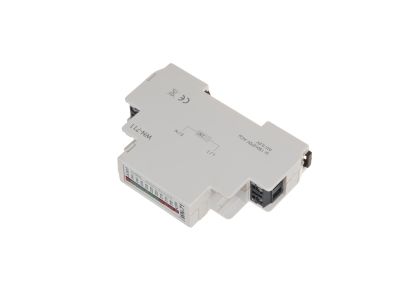

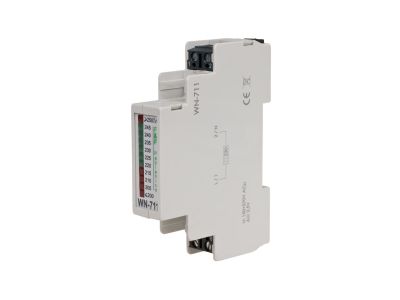

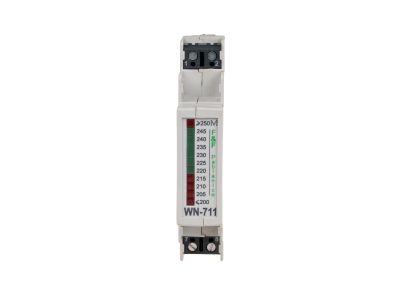

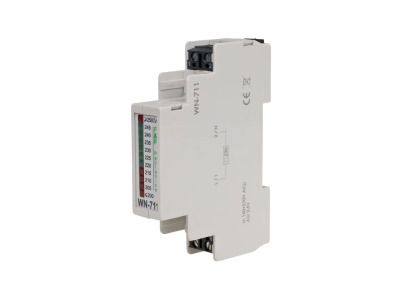

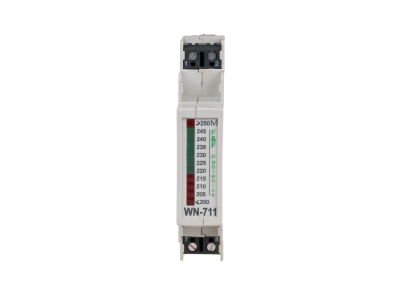

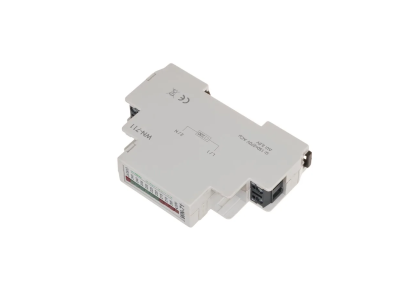

Wskaźnik napięcia jednofazowy WN-711 marki F&F to profesjonalne urządzenie pomiarowe zaprojektowane do ciągłego monitorowania parametrów sieci elektrycznej 230 V AC. Urządzenie charakteryzuje się słupkowym wyświetlaczem składającym się z 11 diod LED, co pozwala na błyskawiczną, wizualną ocenę stanu zasilania bez konieczności używania zewnętrznych mierników. Zakres wskazań obejmuje przedział od 205 V do 245 V z podziałką co 5 V, przy czym unikalna logika sterowania pozwala na uzyskanie dokładności odczytu na poziomie 2,5 V (poprzez jednoczesne świecenie dwóch sąsiednich diod).

• Intuicyjna sygnalizacja kolorystyczna: Diody zielone monitorują napięcie w bezpiecznym zakresie tolerancji (215–245 V), natomiast diody czerwone ostrzegają o spadkach lub przekroczeniach norm.
• Szeroki zakres detekcji: Urządzenie sygnalizuje stany krytyczne – napięcie równe lub wyższe niż 250 V oraz równe lub niższe niż 200 V za pomocą skrajnych diod czerwonych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W sprawia, że urządzenie jest ekonomiczne w długofalowej eksploatacji.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic modułowych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Wskaźnik WN-711 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest niezastąpiony wszędzie tam, gdzie stabilność napięcia ma kluczowe znaczenie dla pracy odbiorników wrażliwych na wahania parametrów sieci, takich jak systemy automatyki, sterowniki PLC czy zaawansowane urządzenia RTV/AGD. Dzięki montażowi na standardowej szynie DIN 35 mm, może być łatwo zintegrowany z istniejącymi instalacjami elektrycznymi w celu zapewnienia stałego nadzoru nad jakością energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Wskaźnik należy zamontować na szynie TH-35 (DIN). Przyłącze elektryczne realizowane jest za pomocą zacisków śrubowych o maksymalnym przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne przesyłanie energii oraz odporność na drgania. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego.

FAQ

• Czy wskaźnik wymaga zewnętrznego zasilacza? Nie, urządzenie jest zasilane bezpośrednio z mierzonej sieci 230 V AC.
• Co oznacza, gdy świecą się dwie diody LED jednocześnie? Oznacza to, że wartość napięcia jest średnią z wartości opisanych przy tych diodach (np. świecenie diod 220V i 225V wskazuje napięcie ok. 222,5V).
• Czy urządzenie można stosować w sieciach trójfazowych? WN-711 jest wskaźnikiem jednofazowym. W przypadku sieci trójfazowej należy zastosować trzy oddzielne moduły, po jednym na każdą fazę.
