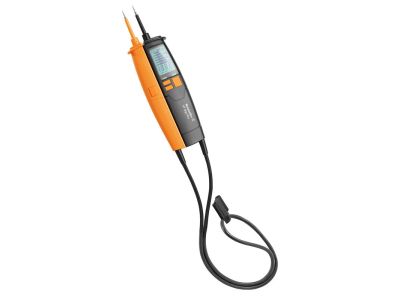

Wskaźnik napięcia DIGI-CHECK PRO 5.2 | 9918870000 Weidmuller

Opis i Kluczowe Cechy

Dwubiegunowy wskaźnik napięcia DIGI-CHECK PRO 5.2 (symbol 9918870000) przeznaczony do wykrywania napięcia w zakresie 0,3–690 V zarówno dla prądu przemiennego, jak i stałego. Kategoria pomiarowa CAT III 690 V / CAT IV 600 V gwarantuje bezpieczeństwo w instalacjach do 690 V, a zgodność z normą VDE potwierdza rygorystyczne wymogi ochrony użytkownika. Dzięki szerokiemu zakresowi i dwubiegunowej budowie sprawdza się w wielu zastosowaniach serwisowych i montażowych.

• Zakres napięcia 0,3–690 V AC/DC: Umożliwia pomiary zarówno w obwodach niskiego napięcia (24 V, 230 V), jak i w instalacjach przemysłowych 400–690 V – jeden przyrząd zastępuje kilka wąskozakresowych mierników.
• Kategoria pomiarowa CAT III 690 V / CAT IV 600 V: Zapewnia ochronę przed przepięciami podczas pracy w rozdzielnicach podlicznikowych i przy przyłączu głównym, zgodnie z klasyfikacją VDE.
• Wysoka wytrzymałość na napięcia szczytowe: Chroni zarówno użytkownika, jak i przyrząd przed skutkami przepięć impulsowych występujących w sieciach energetycznych.
• Dwubiegunowa konstrukcja: Pozwala na jednoczesne podłączenie do dwóch punktów pomiarowych (np. faza–neutralny, faza–ochronny) – niezbędna przy sprawdzaniu braku napięcia przed rozpoczęciem pracy.
• Zgodność z normą VDE: Potwierdza spełnienie wymogów bezpieczeństwa dla urządzeń do wykrywania napięcia, co jest kluczowe przy pracach pod napięciem (z zachowaniem środków ostrożności).

Zgodność z Normami

Wskaźnik napięcia DIGI-CHECK PRO 5.2 został zaprojektowany i wykonany zgodnie z wymogami normy VDE, co gwarantuje bezpieczeństwo użytkowania w instalacjach elektrycznych do 690 V. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wszechstronny przyrząd przeznaczony do kontroli obecności napięcia w instalacjach niskiego i średniego napięcia, zarówno w obwodach prądu przemiennego, jak i stałego. Idealne narzędzie dla elektryków, instalatorów i serwisantów.

• Sprawdzanie braku napięcia przed przystąpieniem do montażu, demontażu lub prac konserwacyjnych w rozdzielnicach i szafach sterowniczych.
• Identyfikacja przewodów fazowych, neutralnych i ochronnych w instalacjach jednofazowych oraz trójfazowych.
• Kontrola obecności napięcia w gniazdach wtykowych, łącznikach, odbiornikach i puszkach instalacyjnych.
• Pomiary w obwodach automatyki przemysłowej i sterowania, w tym w systemach PLC, przekaźnikach i stycznikach.

Wskazówki Montażowe

Wskaźnik napięcia DIGI-CHECK PRO 5.2 jest przyrządem pomiarowym, a nie elementem montowanym na szynie DIN. Przed każdym użyciem należy sprawdzić stan izolacji sond i przewodów pomiarowych. Pomiary wykonywać wyłącznie w kategorii przepięciowej zgodnej z oznaczeniami na obudowie. Przed dotknięciem części metalowych bezwzględnie odłączyć napięcie. Przyrząd może być używany przez wykwalifikowany personel elektryczny posiadający odpowiednie uprawnienia SEP. W przypadku wątpliwości co do stanu technicznego wskaźnika należy go wycofać z użytku i oddać do kalibracji.

FAQ

• Czy wskaźnik DIGI-CHECK PRO 5.2 posiada podświetlenie wyświetlacza? W dostępnych danych producent nie podaje informacji o podświetleniu. Zalecamy zapoznanie się z pełną kartą katalogową w celu uzyskania szczegółowych specyfikacji.
• Jaki stopień ochrony IP ma ten przyrząd? Producent nie określa stopnia ochrony IP w dostępnych materiałach. Przyrząd przeznaczony jest do użytku w suchych pomieszczeniach wewnętrznych.
• Czy wskaźnik nadaje się do pomiaru napięcia stałego i przemiennego? Tak, zakres pomiarowy obejmuje zarówno napięcie stałe (DC), jak i przemienne (AC) od 0,3 V do 690 V, co czyni go uniwersalnym narzędziem do większości instalacji niskiego napięcia.
