Wskaźnik monolityczny świetlny żółty niebieski LED 24V AC/DC plastikowy Harmony XB5 | XB5EVB8 Schneider Electric

Opis i Kluczowe Cechy

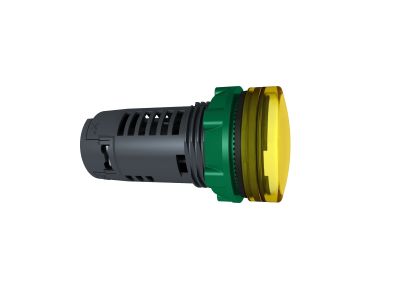

Wskaźnik świetlny monolityczny Schneider Electric Harmony XB5 (symbol XB5EVB8) to niezawodne urządzenie sygnalizacyjne z wbudowaną żółtą diodą LED, zasilane napięciem 24 V AC/DC. Zaprojektowany do pracy w najtrudniejszych warunkach przemysłowych – stopień ochrony IP66/IP67/IP69/IP69K gwarantuje odporność na kurz, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe. Plastikowa obudowa i standardowy montaż w otworze 22 mm ułatwiają integrację z istniejącymi panelami operatorskimi. Szeroki zakres temperatur pracy od -25°C do 70°C zapewnia stabilne działanie w zmiennym środowisku.

• Zasilanie 24 V AC/DC: uniwersalne napięcie umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych konwerterów.
• Wbudowana dioda LED (żółta): niskie zużycie energii i długa żywotność, wyraźna widoczność z dużej odległości przy minimalnym nagrzewaniu.
• Stopień ochrony IP66/IP67/IP69/IP69K: odporność na kurz, strumienie wody, zanurzenie oraz mycie pod wysokim ciśnieniem – idealny do zastosowań w przemyśle spożywczym i ciężkim.
• Zakres temperatur -25°C do 70°C: niezawodne działanie w ekstremalnych warunkach, od mrozu po gorące otoczenie.
• Montaż w otworze 22 mm (standardowy): kompatybilność z typowymi panelami operatorskimi, szybka i łatwa instalacja bez konieczności modyfikacji.
• Plastikowa obudowa monolityczna: konstrukcja bezobsługowa, odporna na uderzenia i wibracje, zapewniająca długoletnią pracę bez konserwacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Dzięki wysokiej klasie ochrony IP oraz odporności mechanicznej spełnia wymagania stawiane urządzeniom sygnalizacyjnym w przemyśle. Szczegółowe normy dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wskaźnik świetlny XB5EVB8 znajduje zastosowanie wszędzie tam, gdzie konieczna jest wyraźna i niezawodna sygnalizacja stanu procesów technologicznych.

• Sygnalizacja pracy i awarii maszyn w liniach produkcyjnych.
• Wskazywanie stanu załączenia/wyłączenia urządzeń w rozdzielnicach i szafach sterowniczych.
• Informowanie o przekroczeniu parametrów (temperatura, ciśnienie) w instalacjach przemysłowych.
• Element interfejsu operatora w panelach HMI w automatyce budynkowej i procesowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wskaźnik instaluje się w otworze o średnicy 22 mm na panelu lub szafie sterowniczej. Podłączenie przewodów wykonuje się za pomocą zacisków śrubowych, z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia. Po zamontowaniu sprawdzić szczelność uszczelki dla zachowania deklarowanego stopnia ochrony IP.

FAQ

• Jaki jest kolor diody LED w tym wskaźniku? W modelu XB5EVB8 zastosowano żółtą diodę LED, zapewniającą dobrą widoczność nawet przy silnym oświetleniu otoczenia.
• Jaki stopień ochrony posiada ten wskaźnik? Urządzenie spełnia wymogi IP66, IP67, IP69 oraz IP69K – oznacza to całkowitą ochronę przed pyłem, ochronę przed strumieniami wody, zanurzeniem oraz myciem pod wysokim ciśnieniem.
• Czy mogę podłączyć wskaźnik bezpośrednio do wyjścia przekaźnika PLC? Tak, wskaźnik jest zasilany napięciem 24 V AC/DC i może być sterowany przez wyjścia cyfrowe PLC, pod warunkiem że obciążenie nie przekracza dopuszczalnego prądu wyjścia (szczegóły w dokumentacji PLC lub sterownika).
