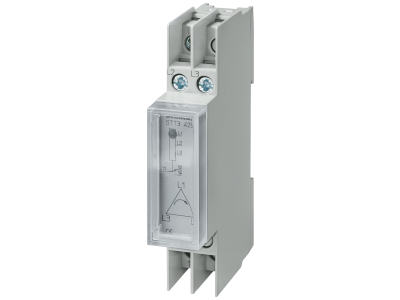

Wskaźnik kierunku, fazowo-stykowy, 230V, 4A, 400V | 5TT3423 Siemens

Alternatywny kod produktu: 5TT3423

Opis i Kluczowe Cechy

Wskaźnik kierunku fazowo-stykowy o symbolu 5TT3423 przeznaczony jest do monitorowania prawidłowej kolejności faz w sieciach trójfazowych. Urządzenie łączy funkcję kontroli kierunku wirowania pola z wyjściem stykowym (przekaźnikowym), co umożliwia sygnalizację i automatyczne zabezpieczenie odbiorników. Zasilane napięciem 230 V AC, mierzone napięcie 400 V AC, prąd znamionowy styków 4 A – parametry zapewniają niezawodne działanie w typowych instalacjach przemysłowych i budynkowych.

• Kontrola kierunku wirowania pola: Wskazuje poprawną lub błędną kolejność faz, chroniąc silniki i inne odbiorniki przed nieprawidłowym kierunkiem obrotów – minimalizuje ryzyko uszkodzenia maszyn.
• Wyjście stykowe 4 A: Pozwala na bezpośrednie sterowanie sygnalizacją, stycznikami lub przekaźnikami – ułatwia integrację z systemami automatyki.
• Napięcie robocze 230 V AC: Zasilanie zgodne z typową siecią jednofazową, upraszcza montaż bez konieczności stosowania dodatkowych zasilaczy.
• Zakres napięcia mierzonego 400 V AC: Przystosowany do bezpośredniego podłączenia do sieci trójfazowej (L1, L2, L3) – brak potrzeby stosowania przekładników.
• Kompaktowa budowa modułowa: Montaż na szynie DIN TH35 – oszczędność miejsca w rozdzielnicy i szybki montaż.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Ze względu na charakter kontroli kolejności faz i bezpieczeństwo instalacji, produkt projektowany jest zgodnie z standardami branżowymi dla aparatury modułowej. Dokładne numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Wskaźnik kierunku fazowo-stykowy znajduje zastosowanie wszędzie tam, gdzie niezbędna jest kontrola prawidłowej kolejności faz i sygnalizacja stanu. Szczególnie polecany do:

• Zabezpieczenia silników elektrycznych przed obrotem w niewłaściwym kierunku – np. w pompach, wentylatorach, sprężarkach.
• Automatycznego blokowania załączenia odbiorników przy błędnej kolejności faz – wyjście stykowe może sterować stycznikiem głównym.
• Monitorowania i sygnalizacji (diody LED lub lampki) w rozdzielnicach głównych i sterowniczych – szybka diagnostyka stanu sieci.
• Integracji z systemami PLC i automatyki budynkowej – suchy styk przekaźnika umożliwia przekazanie informacji o stanie do sterownika.

Wskazówki Montażowe

Montaż i podłączenie wskaźnika kierunku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Przekroje przewodów dobieraj zgodnie z obciążalnością styków (4 A) oraz napięciem roboczym. Moment dokręcania zacisków stosuj zgodnie z danymi na obudowie lub w dokumentacji. Po montażu sprawdź poprawność podłączenia faz (L1, L2, L3) – wskaźnik pokaże kierunek wirowania pola.

FAQ

• Czy wskaźnik posiada podświetlenie (LED)? Dane producenta nie zawierają informacji o podświetleniu – wskaźnik kierunku wskazuje stan poprzez układ pomiarowy (np. wychyłowy lub inny). Sprawdź dokumentację techniczną konkretnego egzemplarza.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje w dostępnych danych wartości IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20. W przypadku montażu w środowisku wilgotnym lub zapylonym stosuj dodatkowe osłony.
• Styki są zwierne czy rozwierne (NO/NC)? W dostępnych danych nie określono trybu pracy styku. Zalecamy weryfikację schematu podłączeń na obudowie lub w karcie katalogowej – typowo w tego typu urządzeniach stosuje się styk przełączny (NO/NC) lub zestyk zwierny.
