Wskaźnik cyfrowy wartości natężenia prądu trójfazowy panelowy DMA-3T | DMA-3T F&F

Opis i Kluczowe Cechy

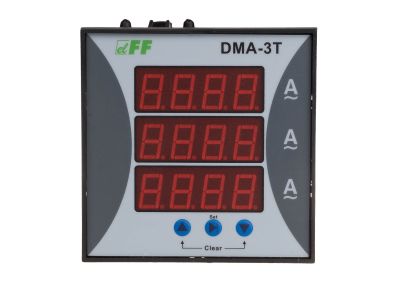

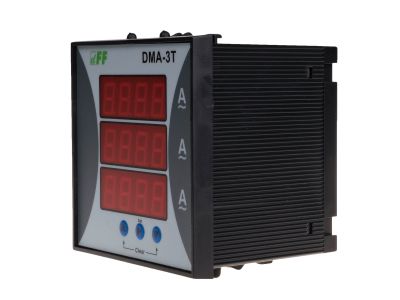

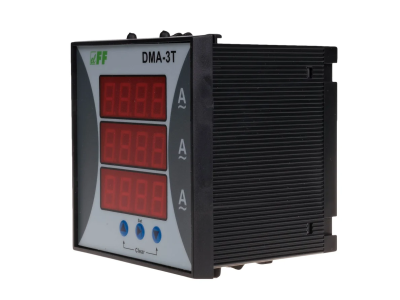

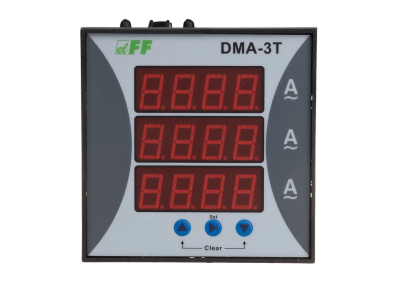

Panelowy wskaźnik cyfrowy wartości natężenia prądu DMA-3T producenta to trójfazowy amperomierz przeznaczony do ciągłego odczytu obciążenia w sieciach trójfazowych. Zasilany napięciem 230 V AC, wyposażony w trzy niezależne 4-cyfrowe wyświetlacze LED (wysokość cyfry 14 mm) zapewnia dokładność wskazań na poziomie 1%. Urządzenie umożliwia pomiar bezpośredni do 5 A oraz pomiar pośredni z przekładnikiem prądowym (zakres 1÷9000/5 A), co daje elastyczność w zastosowaniach przemysłowych. Wymiary zewnętrzne 96×96×92 mm i otwór montażowy 92×92 mm ułatwiają instalację w standardowych panelach. Stopień ochrony IP20 chroni przed wnikaniem ciał stałych.

• Wyświetlacz LED 4-cyfrowy dla każdej fazy: czytelny odczyt prądu w każdej fazie niezależnie – ułatwia szybką ocenę asymetrii obciążenia.
• Dokładność wskazań 1%: precyzyjny pomiar prądu, niezbędny do prawidłowego monitorowania i diagnostyki instalacji.
• Pomiar bezpośredni do 5 A / pośredni z przekładnikiem 1÷9000/5 A: uniwersalność – sprawdza się zarówno w obwodach o małych prądach, jak i w układach wysokoprądowych z przekładnikiem.
• Napięcie zasilania 230 V AC i pobór mocy 3 VA: niski pobór energii przy standardowym zasilaniu sieciowym – ekonomiczna i łatwa integracja.
• Montaż panelowy w otworze 92×92 mm: pasuje do typowych wycięć w tablicach sterowniczych i rozdzielnicach – szybka instalacja bez dodatkowych adapterów.

Zgodność z Normami

Wskaźnik DMA-3T został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury pomiarowej montowanej na panelach. Szczegółowe informacje o normach dostępne są w dokumentacji producenta.

Zastosowanie

Trójfazowy amperomierz DMA-3T znajduje zastosowanie wszędzie tam, gdzie wymagany jest ciągły i dokładny pomiar prądu w sieciach trójfazowych. Doskonale sprawdza się w następujących scenariuszach:

• Monitorowanie obciążenia w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i przemysłowych.
• Diagnostyka i kontrola asymetrii prądów w silnikach trójfazowych, transformatorach i innych odbiornikach.
• Wizualizacja wartości prądów w panelach operatorskich maszyn i linii produkcyjnych.
• Integracja z systemami automatyki budynkowej i zdalnego monitorowania (odczyt lokalny na wyświetlaczu).

Wskazówki Montażowe

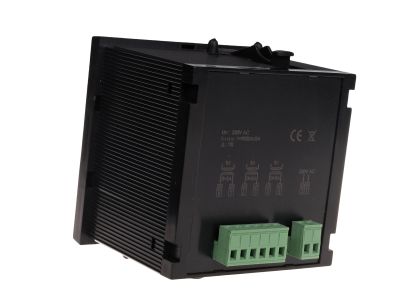

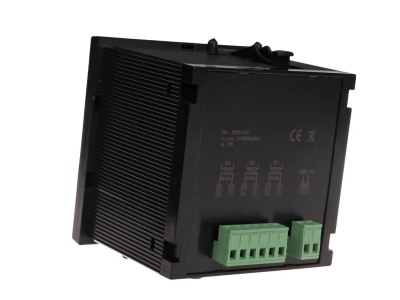

Montaż wskaźnika DMA-3T powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przygotuj otwór montażowy o wymiarach 92×92 mm w płycie panelu. Urządzenie instaluje się od przodu, a następnie mocuje za pomocą dołączonych elementów zaciskowych. Podłączenie przewodów (maks. przekrój 1,5 mm²) wykonaj do zacisków śrubowych z momentem dokręcającym 0,4 Nm – zgodnie z dokumentacją producenta. Zachowaj odpowiednie odstępy od innych urządzeń, aby zapewnić właściwe chłodzenie i dostęp do obsługi.

FAQ

• Czy wskaźnik może mierzyć prądy powyżej 5 A? Tak, w trybie pomiaru pośredniego z przekładnikiem prądowym o przekładni z zakresu 1÷9000/5 A. Dla prądów powyżej 5 A należy zastosować odpowiedni przekładnik i ustawić jego przekładnię w urządzeniu (jeśli konfigurowalne).
• Jaki jest stopień ochrony wskaźnika? Deklarowany stopień ochrony to IP20 – oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm. Urządzenie nie jest odporne na wilgoć ani pył, dlatego zalecamy montaż w suchych pomieszczeniach wewnątrz obudów lub rozdzielnic.
• Czy wyświetlacz jest podświetlany? Tak, wskaźnik wyposażono w trzy 4-cyfrowe wyświetlacze LED (wysokość cyfry 14 mm). Są one samodzielnie świecące, co zapewnia dobrą czytelność w warunkach normalnego oświetlenia pomieszczeń.
