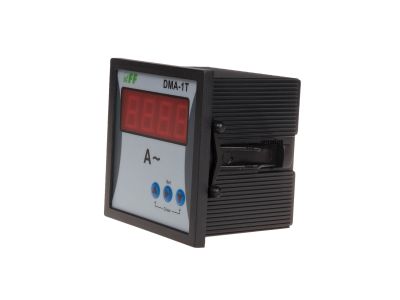

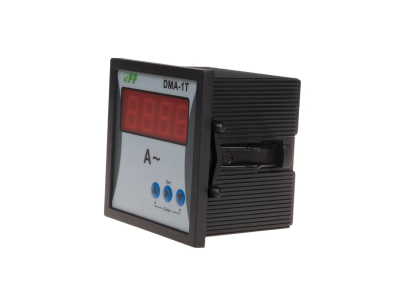

Wskaźnik cyfrowy wartości natężenia prądu jednofazowy DMA-1T | DMA-1T F&F

Opis i Kluczowe Cechy

Wskaźnik cyfrowy natężenia prądu DMA-1T to jednofazowy amperomierz panelowy przeznaczony do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci 230 V AC. Wyposażony w 4-cyfrowy wyświetlacz LED o wysokości cyfry 14 mm, zapewnia wyraźny odczyt nawet z większej odległości. Urządzenie oferuje dwa tryby pomiaru: bezpośredni w zakresie 0–5 A oraz pośredni z wykorzystaniem przekładników prądowych 1–9000/5 A, co pozwala na elastyczne dopasowanie do różnych konfiguracji instalacji. Dzięki dokładności wskazań na poziomie 1% oraz możliwości przeskalowania przez trzy przyciski na czole obudowy, DMA-1T jest precyzyjnym i wygodnym narzędziem do monitorowania obciążeń w rozdzielnicach i tablicach sterowniczych.

• Zakres pomiaru bezpośredniego 0–5 A: umożliwia dokładny odczyt prądu w obwodach o niewielkim obciążeniu bez konieczności stosowania dodatkowych przekładników.
• Obsługa przekładników 1–9000/5 A: pozwala na pomiar prądów o dużej wartości przy zachowaniu bezpieczeństwa i precyzji – wystarczy dobrać odpowiedni przekładnik.
• Dokładność wskazań 1%: gwarantuje wiarygodny odczyt, niezbędny przy diagnostyce i optymalizacji pracy instalacji.

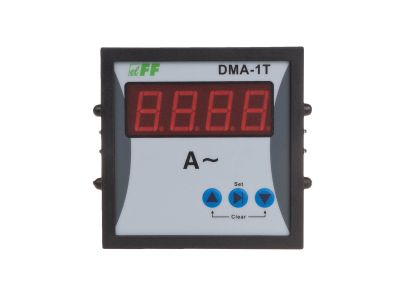

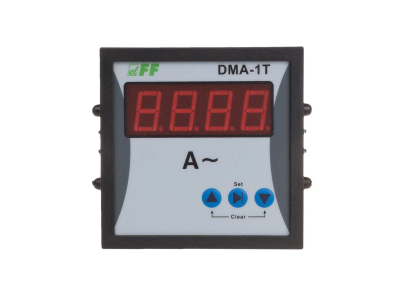

• 4-cyfrowy wyświetlacz LED (wysokość cyfry 14 mm): czytelny odczyt nawet w słabym oświetleniu, co ułatwia monitorowanie w warunkach przemysłowych.
• Prosta kalibracja za pomocą trzech przycisków: umożliwia szybkie przeskalowanie wskazań pod konkretny przekładnik bez demontażu urządzenia.

Zgodność z Normami

Wskaźnik DMA-1T został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie w suchych pomieszczeniach, wewnątrz rozdzielnic i tablic sterowniczych.

Zastosowanie

DMA-1T znajduje zastosowanie wszędzie tam, gdzie wymagany jest ciągły, cyfrowy pomiar prądu w sieci jednofazowej. Sprawdza się zarówno w prostych układach monitoringu, jak i w bardziej zaawansowanych systemach automatyki budynkowej.

• Monitorowanie obciążenia obwodów oświetleniowych i gniazd wtykowych w instalacjach budynkowych.
• Kontrola prądu pobieranego przez maszyny i urządzenia produkcyjne w przemyśle.
• Dostarczanie sygnału pomiarowego do systemów BMS, sterowników PLC lub rejestratorów danych (poprzez wyjście analogowe – jeśli dotyczy; w tym modelu odczyt wyłącznie z wyświetlacza).
• Użycie jako element wizualnej sygnalizacji przeciążeń w rozdzielnicach warsztatowych i laboratoryjnych.

Wskazówki Montażowe

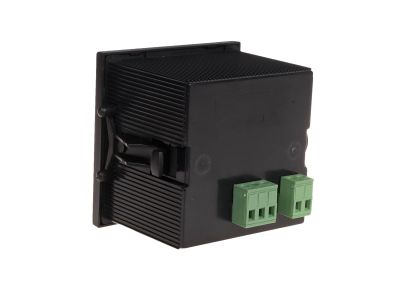

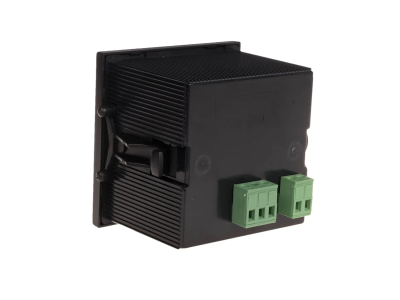

Montaż wskaźnika DMA-1T powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa pracy pod napięciem. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na tablicy – należy wykonać otwór montażowy o wymiarach 66 mm x 66 mm. Zaciski śrubowe przystosowane do przewodów o przekroju do 1,5 mm²; moment dokręcający wynosi 0,4 Nm. Przewody należy dobrać do spodziewanego prądu obciążenia zgodnie z obowiązującymi normami. Unikać instalacji w miejscach narażonych na wilgoć lub kondensację (IP20). Temperatura pracy od -5°C do +50°C.

FAQ

• Czy wskaźnik DMA-1T ma podświetlenie wyświetlacza? Tak, wyświetlacz jest wykonany w technologii LED – cyfry emitują własne światło, co zapewnia doskonałą czytelność również w ciemniejszych pomieszczeniach.
• Jaki jest stopień ochrony tego miernika? DMA-1T posiada stopień ochrony IP20 z przodu panelu, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce) – urządzenie nie jest pyłoszczelne ani wodoodporne. Nadaje się do montażu w suchych, zamkniętych rozdzielnicach.
• Jak skalować wskaźnik pod konkretny przekładnik prądowy? Po podłączeniu przekładnika należy użyć trzech przycisków umieszczonych na czole obudowy, aby ustawić współczynnik przeliczeniowy (prąd pierwotny/prąd wtórny). Procedura jest opisana w instrukcji producenta – nie wymaga demontażu ani dodatkowego oprogramowania.
