Wskaźnik cyfrowy napięcia, trójfazowy DMV-3 true RMS | DMV-3RMS F&F

Alternatywny kod produktu: DMV3RMS

Opis i Kluczowe Cechy

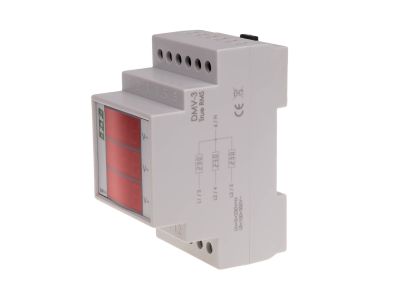

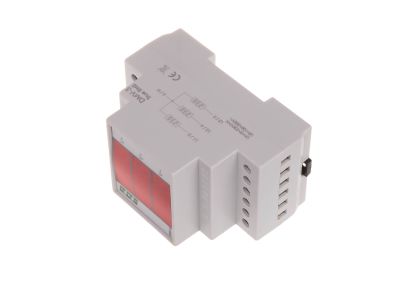

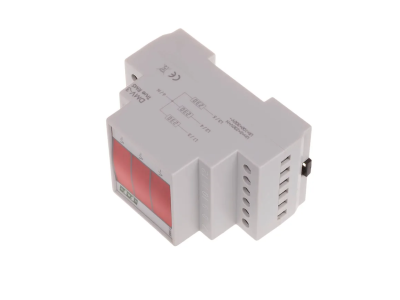

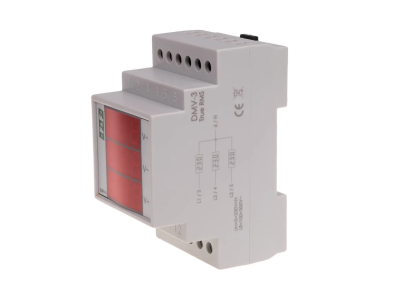

Cyfrowy wskaźnik napięcia trójfazowego DMV-3RMS (symbol DMV-3RMS) to precyzyjny przyrząd pomiarowy typu true RMS przeznaczony do ciągłego odczytu wartości skutecznych napięć w sieciach trójfazowych. Urządzenie o szerokości 3 modułów (52,5 mm) montowane na szynie TH35, zasilane bezpośrednio z mierzonego obwodu (100÷265 V AC), eliminuje potrzebę dodatkowego źródła. Trzy niezależne 3-cyfrowe wyświetlacze LED (wysokość cyfry 10 mm) zapewniają czytelny podgląd napięcia każdej fazy, a dokładność pomiaru 1% gwarantuje wiarygodne dane do diagnostyki i monitoringu.

• Pomiar true RMS (zakres 100÷265 V AC): wierne odwzorowanie wartości skutecznej napięcia niezależnie od kształtu przebiegu – niezbędne przy obciążeniach nieliniowych.

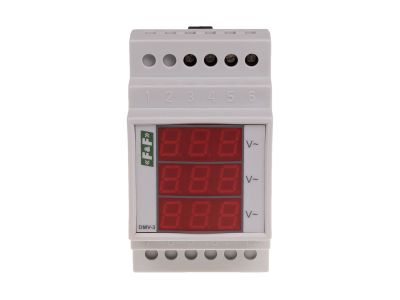

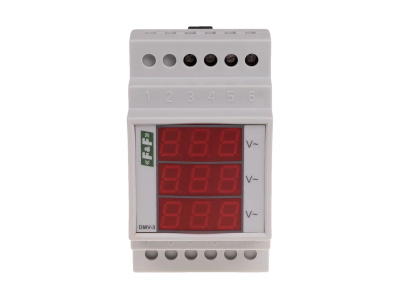

• Trzy oddzielne wyświetlacze LED (3×3 cyfry, wys. 10 mm): jednoczesny podgląd napięcia każdej fazy bez przełączania – szybka ocena symetrii i stanu sieci.
• Dokładność wskazań 1%: wystarczająca precyzja do monitoringu i wstępnej diagnostyki w rozdzielnicach głównych i podrozdzielniach.
• Szerokość 3 moduły (52,5 mm), montaż na szynę TH35: kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a system zatrzaskowy przyspiesza instalację.
• Stopień ochrony IP20 (od frontu): standardowa ochrona przed dotknięciem części znajdujących się pod napięciem w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Wskaźnik DMV-3RMS został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Gwarantuje to bezpieczeństwo użytkowania oraz spełnienie wymogów stawianych osprzętowi modułowemu instalowanemu w rozdzielnicach elektrycznych.

Zastosowanie

Cyfrowy woltomierz trójfazowy DMV-3RMS sprawdzi się wszędzie tam, gdzie wymagany jest stały podgląd napięcia sieci bez ingerencji w system sterowania. Dzięki trzem wyświetlaczom idealnie nadaje się do:

• Monitorowania napięcia w rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych i komercyjnych.
• Kontroli symetrii napięć w instalacjach zasilających maszyny, serwerownie i układy automatyki.
• Wizualizacji wartości napięcia podczas rozruchu i eksploatacji urządzeń – bez konieczności podłączania miernika.
• Uzupełnienia paneli operatorskich w szafach sterowniczych, gdzie wymagany jest szybki odczyt napięcia fazowego.

Wskazówki Montażowe

Montaż i podłączenie wskaźnika DMV-3RMS może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przystosowane są do przewodów o przekroju do 4,0 mm². Moment dokręcający nie może przekroczyć 0,5 Nm – należy użyć kalibrowanego śrubokręta dynamometrycznego. Przewody należy dobrać zgodnie z obowiązującymi przepisami, uwzględniając prąd obciążenia i warunki środowiskowe. Produkt nie wymaga dodatkowego zasilania – pobiera energię z mierzonego obwodu w zakresie 100÷265 V AC.

FAQ

• Czy wskaźnik pokazuje napięcie w sieci trójfazowej bez przewodu neutralnego? Urządzenie mierzy napięcie fazowe względem N (L-N) dla każdej fazy. Do poprawnej pracy wymagany jest przewód neutralny lub pomiar względem sztucznego punktu zerowego – szczegóły w dokumentacji producenta.
• Jaki jest pobór mocy i czy wskaźnik się grzeje? Maksymalny pobór mocy wynosi 4 W, co jest typowe dla woltomierzy cyfrowych. W normalnych warunkach temperatura obudowy nie przekracza dopuszczalnej. Urządzenie nie wymaga dodatkowego chłodzenia.
• Czy wyświetlacz jest podświetlany? Tak, wyświetlacze LED (3-cyfrowe, wysokość cyfry 10 mm) są samoemisyjne – nie wymagają osobnego podświetlenia. Widoczność w typowych warunkach oświetlenia wnętrz rozdzielnic jest bardzo dobra.
