Wskaźnik cyfrowy napięcia trójfazowy DMV-3 | DMV-3 F&F

Alternatywny kod produktu: DMV-3

Opis i Kluczowe Cechy

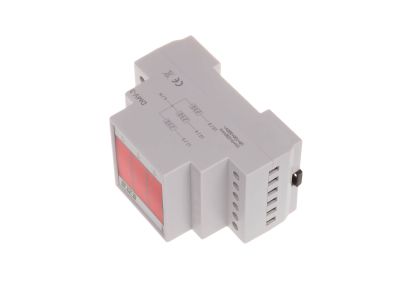

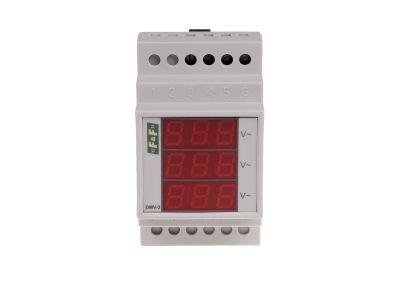

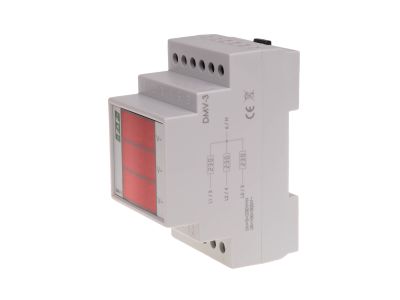

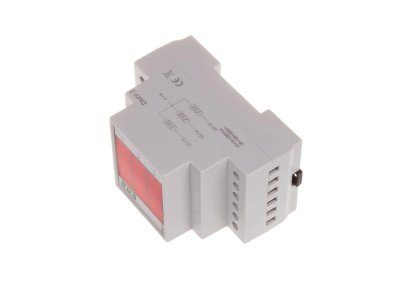

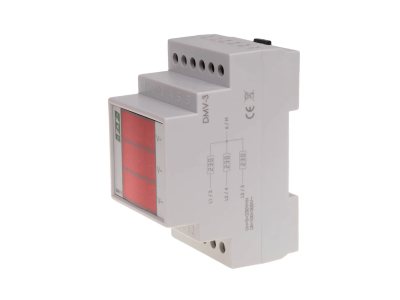

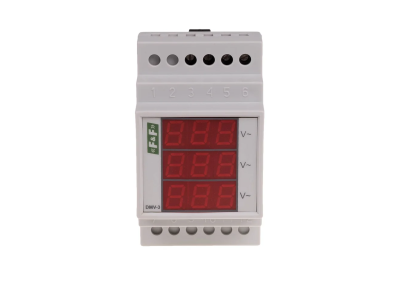

Wskaźnik cyfrowy napięcia trójfazowego DMV-3 to precyzyjne urządzenie przeznaczone do ciągłego odczytu wartości napięć w sieciach trójfazowych. Każda faza wyposażona jest w osobny 3-cyfrowy wyświetlacz LED (wysokość cyfry 10 mm), co pozwala na jednoczesną kontrolę wszystkich trzech napięć. Napięcie zasilania wynosi 100÷265 V AC, a zakres wskazań pokrywa dokładnie ten sam przedział. Dzięki dokładności pomiaru 1% oraz szerokiemu zakresowi temperatury pracy od -25°C do +50°C, przyrząd sprawdza się nawet w trudnych warunkach przemysłowych. Urządzenie zajmuje 3 moduły (52,5 mm) i montowane jest na szynie TH35.

• Trzy niezależne wyświetlacze LED (3-cyfrowe, wys. 10 mm): jednoczesny podgląd napięcia każdej fazy – ułatwia szybką diagnostykę i monitorowanie sieci bez przełączania.
• Zakres wskazań 100÷265 V AC, dokładność 1%: precyzyjny odczyt rzeczywistych wartości napięcia, niezbędny do oceny stanu sieci i pracy odbiorników.
• Napięcie zasilania 100÷265 V AC, pobór mocy 4 W: uniwersalne zasilanie bezpośrednio z mierzonej sieci – brak konieczności stosowania dodatkowego zasilacza.
• Przyłącze zaciski śrubowe max 4,0 mm², moment dokręcający 0,5 Nm: bezpieczne i pewne podłączenie przewodów o odpowiednim przekroju.
• Szerokość 3 moduły (52,5 mm), montaż na szynę DIN 35 mm, stopień ochrony IP20: kompaktowa obudowa do zabudowy w rozdzielnicach – oszczędność miejsca i zgodność z typowymi szafami elektrycznymi.

Zgodność z Normami

Wskaźnik DMV-3 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w rozdzielnicach o stopniu ochrony co najmniej IP20.

Zastosowanie

Cyfrowy wskaźnik napięcia trójfazowego DMV-3 znajduje zastosowanie wszędzie tam, gdzie wymagany jest stały, dokładny pomiar napięcia każdej fazy sieci trójfazowej. Sprawdza się zarówno w obiektach przemysłowych, jak i komercyjnych.

• Monitorowanie stanu sieci w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej, halach produkcyjnych, magazynach.
• Kontrola napięcia w układach zasilania maszyn i urządzeń przemysłowych – szybkie wykrywanie zaniku lub asymetrii napięcia.
• Wizualizacja parametrów sieci w systemach automatyki budynkowej (BMS) – sygnał odczytu dla personelu technicznego.
• Jako element paneli kontrolnych w serwerowniach, stacjach transformatorowych i instalacjach krytycznych dla ciągłości zasilania.

Wskazówki Montażowe

Montaż oraz podłączenie wskaźnika DMV-3 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przewody przyłączeniowe należy podłączyć do zacisków śrubowych, stosując moment dokręcający 0,5 Nm. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia (maksymalny przekrój 4,0 mm²). Po zakończeniu montażu sprawdzić poprawność połączeń i uruchomić urządzenie. Podczas eksploatacji należy zapewnić wentylację zgodną z zaleceniami producenta (temperatura pracy od -25°C do +50°C).

FAQ

• Czy wyświetlacz jest podświetlany? Tak, każda faza wyposażona jest w 3-cyfrowy wyświetlacz LED o wysokości cyfry 10 mm – podświetlenie jest integralną częścią modułu LED, zapewnia dobrą czytelność nawet w słabym oświetleniu.
• Jaki stopień ochrony ma wskaźnik? Stopień ochrony obudowy wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic o szczelności co najmniej IP20.
• Jaką funkcję pełni wskaźnik? Czy jest to miernik, czy tylko sygnalizacja? DMV-3 jest cyfrowym woltomierzem – mierzy i wyświetla rzeczywistą wartość napięcia każdej fazy w zakresie 100-265 V AC z dokładnością 1%. Służy do ciągłego monitorowania, a nie tylko sygnalizacji obecności napięcia.
