Wprowadzenie dolne z przesuwną flanszą, XSPBAC0802 | 107694 Eaton

Alternatywny kod produktu: XSPBAC0802

Opis i Kluczowe Cechy

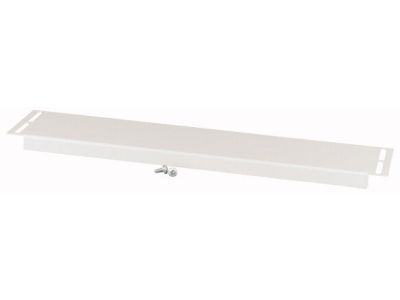

Element osprzętu rozdzielnic oznaczony symbolem XSPBAC0802 (numer katalogowy 107694) to listwa maskująca typu dolnego/górnego, określana również jako wprowadzenie dolne z przesuwną flanszą. Przeznaczona do sekcji o szerokości 800 mm, zapewnia estetyczne i bezpieczne wykończenie obudowy. Długość 110 mm i grubość materiału 1,5 mm gwarantują trwałość, a strukturalne wykończenie w kolorze RAL 7035 (jasnoszary) ułatwia dopasowanie do typowych szaf elektrycznych. Stopień ochrony IP20 oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, co jest standardem dla elementów wewnątrz rozdzielnic.

• Przeznaczenie do sekcji 800 mm: Idealne dopasowanie do typowych szaf i rozdzielnic o szerokości modułowej 800 mm, co eliminuje potrzebę docinania lub stosowania dodatkowych uszczelnień.
• Długość 110 mm: Kompaktowy wymiar umożliwiający montaż w standardowych profilach maskujących oraz łatwe prowadzenie kabli przy wprowadzeniu dolnym/górnym.
• Grubość materiału 1,5 mm: Wysoka sztywność mechaniczna i odporność na odkształcenia podczas montażu oraz eksploatacji.
• Wykończenie strukturalne RAL 7035: Jednolita estetyka z typowymi obudowami elektrycznymi, odporna na zarysowania i łatwa w utrzymaniu czystości.
• Stopień ochrony IP20: Zapewnia podstawową ochronę przed przypadkowym dotykiem elementów pod napięciem od strony montażu listwy.

Zgodność z Normami

Listwa maskująca XSPBAC0802 jest produkowana z zachowaniem wymogów europejskich norm dla osprzętu rozdzielnic i obudów elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z zasadniczymi wymaganiami dyrektyw unijnych. Standardowa ochrona IP20 realizuje wymagania normy EN 60529 dotyczącej stopni ochrony zapewnianych przez obudowy. Producent nie podał dodatkowych szczegółowych norm – element przeznaczony jest do stosowania w instalacjach budowlanych i przemysłowych zgodnie z ogólnymi przepisami bezpieczeństwa.

Zastosowanie

Listwa maskująca XSPBAC0802 znajduje zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i funkcjonalne wykończenie rozdzielnic lub szaf sterowniczych o szerokości modułowej 800 mm. Może być używana zarówno jako maskownica górna, jak i dolna, a przesuwna flansza umożliwia elastyczne wprowadzenie przewodów.

• Zamykanie otwartych przestrzeni nad/pod aparaturą w rozdzielnicach głównych i podrozdzielniach.
• Prowadzenie kabli od dołu do wnętrza szafy z zachowaniem estetyki i ochrony przed przypadkowym dotknięciem.
• Maskowanie szczelin montażowych w obudowach wolnostojących i wnękowych.
• Wykończenie pól w rozdzielnicach przemysłowych oraz w automatyce budynkowej.

Wskazówki Montażowe

Montaż listwy maskującej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania rozdzielnicy. Element przeznaczony jest do mocowania na szynie lub do profili w szafie – sposób montażu zgodny z dokumentacją producenta. Przekrój prowadzonych przewodów należy dobrać do obciążenia prądowego obwodu. Listwa nie wymaga dokręcania – mocuje się ją najczęściej przez zatrzaśnięcie lub wciśnięcie w odpowiedni profil. Upewnij się, że listwa jest prawidłowo osadzona i nie blokuje dostępu do aparatury.

FAQ

• Czy listwa maskująca XSPBAC0802 jest odpowiednia zarówno do montażu górnego, jak i dolnego? Tak, opis produktu wskazuje, że może być stosowana jako maskownica dolna lub górna. Przesuwna flansza umożliwia elastyczne dopasowanie do kierunku wprowadzenia kabli.
• Jaki stopień ochrony zapewnia ten element? Listwa posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcami oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie gwarantuje ochrony przed wilgocią – przeznaczona jest do wnętrza rozdzielnic.
• Czy listwa ma jakieś otwory na przewody? Produkt określony jest jako "ślepy" – nie posiada fabrycznych otworów. Przesuwna flansza pozwala na wykonanie własnych otworów lub prowadzenie kabli przez szczelinę, co daje elastyczność w aranżacji.
