Wprowadzenia dolne z przesuwną flanszą XSPBAC0401 | 107687 Eaton

Alternatywny kod produktu: XSPBAC0401

Opis i Kluczowe Cechy

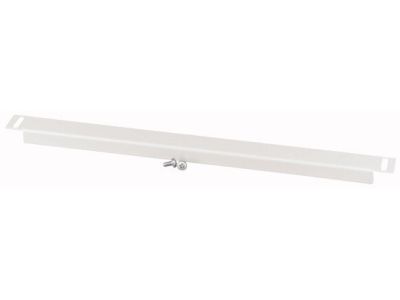

Listwa maskująca XSPBAC0401 (nr katalogowy 107687) to wprowadzenie dolne z przesuwną flanszą, przeznaczone do maskowania górnych i dolnych wejść kablowych w sekcjach obudów o szerokości 425 mm. Produkt o długości 35 mm i grubości materiału 1,5 mm zapewnia trwałe, estetyczne wykończenie w kolorze strukturalnym RAL 7035. Dzięki stopniowi ochrony IP20 listwa skutecznie chroni wnętrze rozdzielnicy przed ciałami stałymi o średnicy powyżej 12,5 mm, jednocześnie umożliwiając swobodne prowadzenie przewodów.

• Wymiary 35 mm x sekcja 425 mm: Dedykowana do standardowych modułów obudów rozdzielczych, zapewnia precyzyjne dopasowanie i łatwy montaż bez konieczności przycinania.
• Stopień ochrony IP20: Chroni przed dostępem ciał stałych o średnicy powyżej 12,5 mm, podnosząc bezpieczeństwo użytkowania instalacji wewnątrz szafy.
• Materiał o grubości 1,5 mm: Gwarantuje mechaniczną wytrzymałość i odporność na odkształcenia podczas montażu oraz eksploatacji.
• Wykończenie strukturalne RAL 7035: Estetyczny, jednolity wygląd z typową dla obudów przemysłowych szarą strukturą – idealnie komponuje się z pozostałymi elementami rozdzielnicy.
• Przesuwna flansza: Umożliwia regulację położenia względem otworu kablowego, co ułatwia prowadzenie i mocowanie przewodów w różnych konfiguracjach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i jakości. Posiada certyfikację CE, co potwierdza spełnienie wymogów dotyczących materiałów, konstrukcji oraz przeznaczenia w obwodach niskiego napięcia. Stopień ochrony IP20 odpowiada standardom klasy ochronności obudów stosowanych w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Listwa maskująca XSPBAC0401 znajduje zastosowanie przede wszystkim w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz modułach aparatury modułowej montowanej na szynie DIN. Służy do estetycznego maskowania dolnych i górnych otworów kablowych oraz jako element prowadzenia przewodów.

• Maskowanie wejść kablowych w sekcjach rozdzielnic o szerokości 425 mm – zapewnia schludny wygląd instalacji wewnątrz szafy.
• Prowadzenie przewodów zasilających i sygnałowych – przesuwna flansza pozwala na elastyczne dopasowanie pozycji wyprowadzenia.
• Zabezpieczenie wnętrza obudowy przed przypadkowym kontaktem z ciałami stałymi dzięki stopniowi ochrony IP20.
• Stosowanie w automatyce budynkowej, tablicach rozdzielczych oraz szafach sterujących jako element wykończeniowy.

Wskazówki Montażowe

Montaż listwy maskującej powinien być przeprowadzany przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Należy upewnić się, że obudowa ma szerokość sekcji 425 mm. Listwę mocuje się poprzez wsunięcie w prowadnice lub zatrzaśnięcie na krawędzi obudowy – sposób montażu zależy od konkretnego modelu szafy. W przypadku stosowania z przepustami kablowymi, należy zachować ostrożność, aby nie uszkodzić struktury materiału. Przekroje przewodów dobierać zgodnie z obciążeniem prądowym instalacji. Wszelkie zalecenia dotyczące dokręcania elementów – jeśli występują – podane są w dokumentacji producenta obudowy.

FAQ

• Czy listwa maskująca jest podświetlana lub zawiera elementy LED? Nie, produkt jest ślepy – nie posiada podświetlenia ani żadnych elementów elektrycznych. Pełni wyłącznie funkcję mechaniczną i estetyczną.
• Jaki jest stopień ochrony (IP) listwy? IP20 – chroni przed ciałami stałymi o średnicy większej niż 12,5 mm (np. palce, narzędzie), ale nie przed wilgocią ani pyłem. Nie nadaje się do miejsc narażonych na zachlapanie lub wilgoć.
• Czy listwę można stosować w innych standardowych szafach niż 425 mm? Produkt został zaprojektowany wyłącznie do sekcji o szerokości 425 mm. Stosowanie w innych wymiarach może skutkować nieprawidłowym osadzeniem i utratą właściwości ochronnych.
