Wprowadzenia dolne dla przewodów 50-80mm, XVTL-BP/JL-6 | 115238 Eaton

Alternatywny kod produktu: XLST2J6D

Opis i Kluczowe Cechy

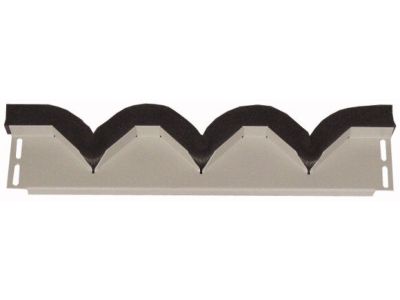

Wprowadzenie dolne XVTL-BP/JL-6 (numer katalogowy 115238) to element przeznaczony do rozdzielnic szeregowych XVTL o prądzie do 2500A. Umożliwia bezpieczne i szczelne wprowadzenie przewodów o średnicy zewnętrznej od 50 do 80 mm, co jest szczególnie istotne w przypadku głównych obwodów zasilających o dużym przekroju.

• Zakres przewodów 50–80 mm: pozwala na elastyczne dopasowanie do kabli o dużej średnicy, stosowanych w instalacjach przemysłowych i komercyjnych.
• Przeznaczony do rozdzielnic XVTL do 2500 A: gwarantuje kompatybilność mechaniczną i elektryczną z rozdzielnicami tej serii, upraszczając proces montażu.
• Montaż w dolnej części rozdzielnicy: zapewnia naturalny przepływ kabli i ułatwia prowadzenie tras kablowych od dołu.
• Wytrzymała konstrukcja: wykonana z materiałów odpornych na naprężenia mechaniczne, gwarantująca długotrwałą stabilność połączeń.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Montaż i eksploatacja powinny odbywać się zgodnie z instrukcją producenta oraz przepisami krajowymi.

Zastosowanie

Wprowadzenia dolne XVTL-BP/JL-6 stosuje się w rozdzielnicach głównych i podrozdzielnicach serii XVTL, szczególnie w obwodach o dużym natężeniu prądu. Służą do bezpiecznego wprowadzania przewodów zasilających do wnętrza rozdzielnicy.

• Wprowadzanie przewodów o średnicy 50–80 mm do rozdzielnic szeregowych XVTL.
• Zasilanie obwodów głównych w instalacjach przemysłowych, komercyjnych i energetycznych.
• Łączenie rozdzielnic z transformatorami, agregatami prądotwórczymi i głównymi tablicami rozdzielczymi.
• Realizacja przepustów kablowych w systemach rozdzielczych o prądzie do 2500 A.

Wskazówki Montażowe

Montaż wprowadzenia dolnego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że rozdzielnica nie znajduje się pod napięciem. Postępuj zgodnie z dokumentacją techniczną producenta rozdzielnicy oraz stosuj odpowiednie momenty dokręcania i przekroje przewodów dobrane do prądu obwodu. Zaleca się użycie osprzętu uszczelniającego zgodnego z zakresem średnic przewodów, aby zachować szczelność obudowy.

FAQ

• Do jakich rozdzielnic przeznaczone jest to wprowadzenie? Produkt jest przeznaczony do rozdzielnic szeregowych XVTL o prądzie znamionowym do 2500 A.
• Jaki zakres średnic przewodów obsługuje? Wprowadzenie dolne XTVL-BP/JL-6 jest przystosowane do przewodów o średnicy zewnętrznej od 50 mm do 80 mm.
• Jaki jest numer katalogowy tego produktu? Numer katalogowy (indeks) to 115238. W dokumentacji może występować również oznaczenie typu XLST2J6D.
