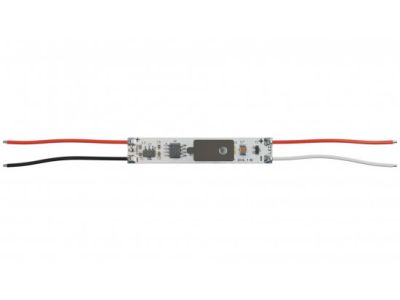

Włącznik TOUCH Simple ON/OFF DC 60 W/12 V 72 W/24 V | 14-7066-00 LED Labs

Opis i Kluczowe Cechy

Włącznik TOUCH Simple ON/OFF marki LED Labs to zaawansowany technologicznie sterownik dotykowy, zaprojektowany z myślą o dyskretnym i funkcjonalnym zarządzaniu oświetleniem wewnątrz profili aluminiowych. Urządzenie charakteryzuje się kompaktowymi wymiarami 40x10 mm, co pozwala na jego bezproblemową instalację w większości standardowych profili LED, w tym popularnym modelu LUMINES A. Sterownik obsługuje systemy o napięciu stałym DC 12V oraz 24V, oferując maksymalny prąd wyjściowy odpowiednio 5A dla 12V (60W) oraz 3A dla 24V (72W). Taka wydajność prądowa umożliwia zasilenie ponad 6 metrów taśmy LED o poborze mocy 9,6W/m, co czyni go idealnym rozwiązaniem do rozbudowanych systemów oświetlenia liniowego.

• Sygnalizacja LED: Miejsce sensora jest podświetlone diodą, co ułatwia lokalizację włącznika w ciemności.
• Montaż pod kloszem: Specjalna konstrukcja z blaszką pozwala na sterowanie oświetleniem poprzez dotyk klosza profilu, bez konieczności bezpośredniego kontaktu z elektroniką.
• Stabilność: Fabrycznie naniesiona taśma klejąca gwarantuje trwałe unieruchomienie modułu wewnątrz profilu aluminiowego.
• Uniwersalność: Kompatybilność z taśmami jednobarwnymi (MONO).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do pracy wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wilgoci. Zastosowane komponenty elektroniczne gwarantują stabilną pracę w szerokim zakresie temperatur roboczych, typowych dla aplikacji meblowych i architektonicznych.

Zastosowanie

Włącznik TOUCH Simple znajduje szerokie zastosowanie w nowoczesnych instalacjach oświetleniowych, gdzie estetyka i minimalizm odgrywają kluczową rolę. Jest niezastąpiony przy:

• Oświetleniu blatów kuchennych: Pozwala na higieniczne włączanie światła bez szukania tradycyjnych przełączników ściennych.
• Oświetleniu meblowym: Idealny do szaf, garderób oraz regałów ekspozycyjnych.
• Oświetleniu roboczym: W warsztatach i biurach, gdzie precyzyjne sterowanie światłem punktowym jest niezbędne.
• Architekturze wnętrz: Tworzenie dekoracyjnych linii świetlnych w profilach wpuszczanych i nawierzchniowych.

Wskazówki Montażowe

Instalacja sterownika wymaga zachowania podstawowych zasad bezpieczeństwa pracy z instalacjami niskonapięciowymi. Przed montażem należy upewnić się, że zasilacz jest odłączony od sieci 230V AC. Moduł należy wkleić wewnątrz profilu aluminiowego za pomocą zintegrowanej taśmy klejącej. Blaszka sensora musi znajdować się w bezpośrednim kontakcie z kloszem (dyfuzorem), aby zapewnić prawidłową czułość na dotyk. Przewody zasilające oraz wyjściowe do taśmy LED należy przylutować do odpowiednio oznaczonych pól lutowniczych na płytce PCB, dbając o poprawną polaryzację (+/-). Po zamontowaniu klosza, krótkie dotknięcie powierzchni nad sensorem spowoduje natychmiastowe załączenie lub wyłączenie obwodu.

FAQ

• Czy włącznik posiada funkcję ściemniania? Nie, model Simple TOUCH działa w trybie binarnym ON/OFF (włącz/wyłącz).
• Czy sterownik zapamiętuje stan po zaniku napięcia? Urządzenie jest dedykowane do pracy ciągłej pod napięciem DC; po odcięciu zasilania głównego i jego przywróceniu, stan wyjściowy zależy od charakterystyki zasilacza i logiki układu sterującego.
• Czy można go stosować w profilach o dużej głębokości? Tak, pod warunkiem, że blaszka sprężynująca będzie dotykać klosza. W razie potrzeby blaszkę można delikatnie odgiąć, aby zapewnić lepszy styk.
