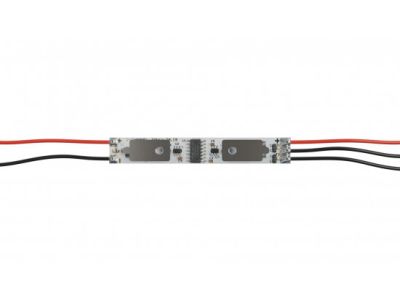

Wł -TOUCH DIMMER do płyty meblowej 60 W/12 V 72 W/24 V | 14-7054-00 LED Labs

Alternatywny kod produktu: LL-MDIMM-12/24V-5A

Opis i Kluczowe Cechy

Włącznik TOUCH DIMMER marki LED Labs to zaawansowane rozwiązanie z zakresu automatyki meblowej, zaprojektowane z myślą o dyskretnym i intuicyjnym sterowaniu systemami oświetlenia LED. Urządzenie pracuje w szerokim zakresie napięcia wejściowego 12V/24V DC, co czyni je uniwersalnym komponentem dla nowoczesnych instalacji niskonapięciowych. Kluczową cechą produktu jest technologia dotykowa pozwalająca na montaż pod płytą meblową o grubości do 30 mm, co eliminuje konieczność wiercenia otworów przelotowych i zachowuje nienaruszoną estetykę frontów meblowych.

• Wielofunkcyjność: Urządzenie pełni rolę zarówno klasycznego włącznika (funkcja ON/OFF), jak i płynnego ściemniacza, umożliwiając precyzyjną regulację natężenia światła.
• Technologia PWM: Sygnał wyjściowy oparty na modulacji szerokości impulsu (PWM) gwarantuje stabilne ściemnianie bez efektu migotania, co jest kluczowe dla komfortu wzrokowego użytkowników.
• Wysoka wydajność prądowa: Maksymalne obciążenie wynosi 5A, co przekłada się na moc znamionową 60W przy instalacji 12V DC oraz 72W (ograniczone do 3A) przy instalacji 24V DC.
• Kompaktowa konstrukcja: Wymiary obudowy 40 x 40 mm pozwalają na montaż w ograniczonej przestrzeni, a fabryczne przewody o długości 20 cm ułatwiają szybkie wykonanie połączeń elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla urządzeń elektronicznych niskiego napięcia. Wykorzystanie sterowania PWM zapewnia kompatybilność elektromagnetyczną z profesjonalnymi taśmami LED, takimi jak seria PRO 3Y. Urządzenie spełnia standardy ochrony przed przeciążeniem w ramach deklarowanych parametrów prądowych (max 5A), co zapewnia długowieczność podłączonych źródeł światła LED.

Zastosowanie

Włącznik TOUCH DIMMER znajduje szerokie zastosowanie w profesjonalnych projektach wnętrzarskich i meblowych, gdzie priorytetem jest minimalizm i funkcjonalność:

• Meble kuchenne: Idealny do sterowania oświetleniem blatu roboczego (np. przy użyciu 6 metrów taśmy LED 9,6W/m).
• Szafy i garderoby: Pozwala na automatyzację oświetlenia wewnętrznego bez widocznych przełączników mechanicznych.
• Meble biurowe i ekspozycyjne: Umożliwia tworzenie interaktywnych stref oświetlenia w nowoczesnych przestrzeniach komercyjnych.
• Płyty meblowe: Kompatybilny z laminatami, drewnem i płytami MDF o grubości nieprzekraczającej 30 mm.

Wskazówki Montażowe

Dla zapewnienia optymalnej czułości i bezawaryjnej pracy urządzenia, należy przestrzegać poniższych zaleceń inżynieryjnych:

• Miejsce montażu: Wyłącznik należy przykleić bezpośrednio do wewnętrznej strony płyty meblowej w miejscu, które ma służyć jako punkt dotykowy.
• Grubość materiału: Należy upewnić się, że grubość płyty w miejscu montażu nie przekracza 30 mm. W przypadku grubszych płyt zaleca się wykonanie frezu od strony wewnętrznej.
• Podłączenie elektryczne: Należy zachować polaryzację napięcia stałego (DC). Przewody o długości 20 cm powinny być połączone z zasilaczem LED oraz odbiornikiem (taśmą LED) za pomocą odpowiednich złączek zaciskowych lub lutowania.
• Obsługa: Krótkie dotknięcie powierzchni płyty aktywuje funkcję ON/OFF. Dłuższe przytrzymanie dłoni inicjuje cykl rozjaśniania lub ściemniania oświetlenia.

FAQ

1. Czy włącznik zapamiętuje ostatni poziom jasności?
Urządzenie pracuje w trybie płynnej regulacji PWM, pozwalając na dostosowanie natężenia światła do bieżących potrzeb użytkownika podczas każdorazowego przytrzymania dłoni na sensorze.

2. Czy mogę podłączyć więcej niż 6 metrów taśmy LED?
Maksymalne obciążenie dla 12V to 60W. Jeśli stosowana jest taśma 9,6W/m, limit wynosi około 6 metrów. Przy instalacji 24V maksymalna moc to 72W. Przekroczenie tych wartości może doprowadzić do przegrzania sterownika.

3. Czy włącznik działa przez szkło lub kamień?
Produkt jest dedykowany do płyt meblowych (drewnopochodnych). Działanie przez inne materiały zależy od ich właściwości dielektrycznych i grubości, jednak producent gwarantuje poprawne działanie dla standardowych płyt meblowych do 30 mm.
