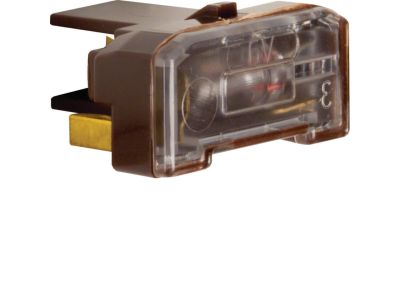

Wkładka żarowa z zaciskiem neutralnym, mechanizm, brązowy | 1676 Hager

Opis i Kluczowe Cechy

Wkładka żarowa oznaczona symbolem 1676 to element przeznaczony do montażu w obudowach modułowych. Wyposażona w zacisk neutralny, umożliwia wygodne podłączenie przewodu N w układach wymagających jego obecności. Mechanizm montażowy zapewnia stabilne osadzenie w typowych obudowach, a brązowa kolorystyka ułatwia dopasowanie wizualne do starszych lub stylizowanych instalacji.

• Zacisk neutralny: Umożliwia podłączenie przewodu neutralnego, co jest niezbędne w obwodach sygnalizacyjnych i sterowniczych wymagających napięcia międzyfazowego lub zasilania żarówki/LED.
• Mechanizm montażowy: Stabilne osadzenie wkładki w obudowie – zapobiega luzom i przypadkowemu wysunięciu podczas eksploatacji.
• Kolor brązowy: Dopasowanie kolorystyczne do konkretnych serii aparatury lub wymogów estetycznych instalacji.
• Uniwersalna kompatybilność: Współpracuje z większością standardowych gniazd do wkładek żarowych (np. w przyciskach i przełącznikach) o odpowiednim trzonku.

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich dotyczących bezpieczeństwa aparatury modułowej oraz posiada certyfikat CE. W przypadku montażu w rozdzielnicy należy przestrzegać obowiązujących przepisów (np. norma PN-EN 61439 dla rozdzielnic niskiego napięcia).

Zastosowanie

Wkładka żarowa z zaciskiem neutralnym znajduje zastosowanie w układach sygnalizacji i oświetlenia w rozdzielnicach oraz na pulpitach sterowniczych, gdzie wymagane jest podłączenie przewodu neutralnego bez konieczności stosowania dodatkowych listew.

• Sygnalizacja stanu pracy urządzeń (np. lampka kontrolna w przycisku).
• Oświetlenie elementów sterowniczych w szafach sterowniczych i rozdzielnicach.
• Zasilanie diod LED lub małych żarówek w obwodach sterowania (np. w stycznikach, przekaźnikach).
• Uzupełnienie zestawów przycisków i przełączników wymagających osobnego zacisku N.

Wskazówki Montażowe

Montaż wkładki żarowej powinien być wykonywany wyłącznie przez osobę z kwalifikacjami SEP, po uprzednim odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w dedykowanym gnieździe w obudowie modułowej (np. na szynie TH35 lub w płycie montażowej). Przekrój przewodów do zacisku neutralnego musi być dobrany do obciążenia prądowego wynikającego z żarówki/diody LED – w przypadku braku danych w karcie katalogowej stosuj typowe zasady (np. 1,5 mm² dla obciążeń do 10 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (jeśli nie podano, stosuj standardową siłę zapewniającą pewne połączenie bez uszkodzenia przewodu). Przed uruchomieniem sprawdź poprawność połączeń.

FAQ

• Czy wkładka żarowa jest przystosowana do diod LED? Wkładka nie zawiera źródła światła – przeznaczona jest do montażu żarówki lub diody LED o odpowiednim trzonku (np. E10, G4, T6.8). Należy dobrać napięcie i moc źródła światła zgodnie z wymogami obwodu. W przypadku LED należy uwzględnić polaryzację (zacisk neutralny może być dodatkowy – sprawdź opis producenta).
• Jaki stopień ochrony ma ta wkładka? W dostępnych danych producenta nie podano stopnia ochrony IP. Zazwyczaj wkładki żarowe montowane wewnątrz rozdzielnicy osiągają ochronę IP20 pod warunkiem zastosowania odpowiedniej obudowy. W warunkach zwiększonego zapylenia lub wilgoci należy stosować dodatkowe osłony.
• Czy wkładka zawiera styk (NO/NC)? Nie – to element wyłącznie do podłączenia źródła światła (żarówka/LED) oraz przewodu neutralnego. Nie pełni funkcji łączeniowej. Sygnalizacja stanu wymaga osobnego styku w przycisku lub przełączniku.
